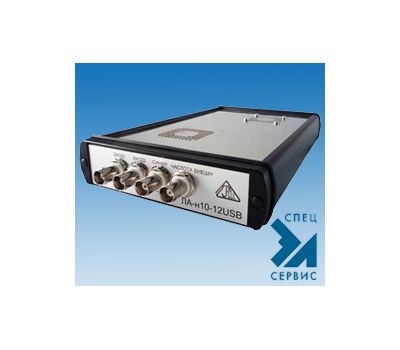

ЛА-н10-12USB-У Р-Ш - фото

Наведите на картинку для увеличения

61 488.00 Р
58 926.00 Р2+
Под заказ
Оптовые цены:
Кол-во 2+
Цена 58 926.00 Р

Минимальное кол-во: 1.

+ −
Заказать
10138691
Бренд:Р-Ш
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:По запросу
Отложить Сравнить

ЛА-н10-12USB-У – Описание

Внешнее прецизионное устройство сбора аналоговой и цифровой информации с USB портом


ЛА-н10-12USB-У плата сбора данных USB 12-разрядов (рис.1)

  • системы радиомониторинга;
  • стендовые прочностные испытания;
  • ультразвуковая диагностика;
  • лидар (световая локация);
  • контроль акустического излучения;
  • анализ радиолокационных сигналов

    Особенности

  • внешнее исполнение;
  • подсоединение к любому компьютеру, имеющему интерфейс USB;
  • частота дискретизации до 100МГц;
  • 2 синхронных дифференциальных канала;
  • внешняя или внутренняя синхронизация;
  • отключаемое дифференцирование входа внешней синхронизации;
  • внешний или внутренний запуск аналого-цифрового преобразования;
  • программируемый коэффициент усиления;
  • защита от перегрузок по напряжению входов платы ±7,5В;
  • большой динамический диапазон

    • Аналогово-цифровой канал
    Число аналоговых входов 2 синхронных (два канала АЦП)
    Конфигурация аналоговых входов (не изолированы) однополюсные
    Входное сопротивление (импеданс) 50 Ом
    Разъем BNC
    Входная полоса частот аналогового канала 40 МГц
    Диапазоны входного напряжения, (двуполярный) ±2В; ±1В; ±0.4В; ±0,2В
    Защита по напряжению аналоговых входов ±7.5В
    Объем буфера памяти 512 кСлов для ЛАн10-12USB
    1024 кСлов для ЛАн10-12USB-У
    Аналогово-цифровой преобразователь
    Тип АЦП Последовательно-параллельный
    Количество бит в выходном регистре АЦП 12
    Максимальная частота дискретизации 80 МГц для ЛАн10-12USB
    100 МГц для ЛАн10-12USB-У
    Запуск АЦП От внутреннего кварцевого генератора, от внешней тактовой частоты
    Внешняя тактовая частота ТТЛ-совместимый сигнал, меандр.
    5 МГц...80 МГц для ЛАн10-12USB
    5 МГц...100 МГц для ЛАн10-12USB-У
    Разъем для сигнала внешней тактовой частоты BNC
    Синхронизация
    Источник синхронизации Канал 0, канал 1или внешний.
    Тип синхронизации По фронту или по спаду уровня напряжения сигнала канала 0, 1 или внешней синхронизации
    Число уровней порога синхронизации Не менее 200
    Разъем для сигнала внешней синхронизации BNC
    Тип входа синхронизации открытый или закрытый вход
    Входное сопротивление (Импеданс) 1 Мом, 15 пФ
    Защита по напряжению аналогового входа синхронизациии ±7.5В
    Статические параметры аналогово-цифрового канала
    Дифференциальная нелинейность Типовое значение ± 1,2МЗР. Максимальное значение ± 1,5 МЗР.
    Интегральная нелинейность Типовое значение ± 1,5 МЗР. Максимальное значение ± 2 МЗР.
    Ошибка сдвига Типовое значение ± 0,15%. Максимальное значение ± 0,2%.
    Общая информация
    Шина интерфейса ПК USB 2.0
    Потребляемая мощность +12В, 0,7А
    Габариты, не более 245х138х34мм
    Масса, не более 400 г
