ЛА-н150-14PCI

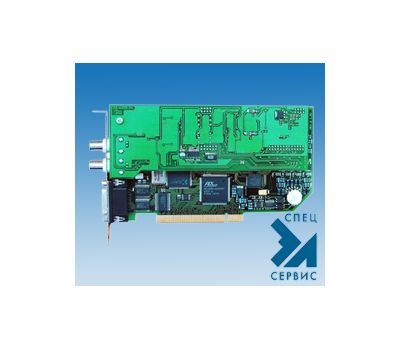

ЛА-н150-14PCI Р-Ш - фото

Наведите на картинку для увеличения

45 360.00 Р
43 470.00 Р2+
Под заказ
Оптовые цены:
Кол-во 2+
Цена 43 470.00 Р

Минимальное кол-во: 1.

+ −
Заказать
10138719
Бренд:Р-Ш
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:По запросу
Отложить Сравнить

ЛА-н150-14PCI – Описание

Прецизионная быстродействующая плата сбора данных на шину PCI



  • системы пеленгации и дальномеров;
  • системы радиомониторинга;
  • анализ радиолокационных сигналов;
  • ультразвуковая диагностика;
  • контроль акустического излучения;
  • стендовые прочностные испытания

    Особенности

  • АЦП с разрешением 14 бит и частотой дискретизации до 7 МГц;
  • входное сопротивление не менее 1 МОм;
  • два однополюсных канала для ввода аналоговых сигналов с полосой 500 кГц;
  • внешняя или внутренняя синхронизация;
  • защита по входу ±150В;
  • внешний или внутренний запуск аналого-цифрового преобразования;
  • счётчик/таймер внешних событий;
  • чтение двух старших битов байтового порта, синхронно с данными АЦП;
  • возможность непрерывной записи на винчестер компьютера

    • Аналогово-цифровой канал
    Число аналоговых входов 2 синхронных (2 независимых АЦП)
    Входное сопротивление (импеданс) 1 МОм ± 5%
    Ширина полосы пропускания (-3дБ) 500кГц
    Диапазоны входного напряжения, (устанавливаются программно) ±5В; ±2,5В;; ±1В; ±0,5В
    Защита по напряжению аналоговых входов (питание включено) ±150В
    Объем буфера памяти 2 кСлова
    Аналогово-цифровой преобразователь
    Тип АЦП Последовательно параллельный
    Разрешение 14 разрядов
    Время преобразования 143 нс
    Максимальная частота дискретизации 7 МГц
    Запуск АЦП От внутреннего кварцевого генератора или внешней тактовой частоты
    Внешняя тактовая частота
    Внешняя тактовая частота ТТЛ -совместимый сигнал
    Защита по напряжению входа внешней тактовой частоты (питание включено) +7,5В
    Цифровой порт
    Число линий 8 вв. и 8 выв. (с защёлкой)
    Уровни и пороговые значения ТТЛ -совместимые
    Счетчик/таймер
    Число каналов 3 канала
    Разрядность 16
    Тип кода двоичный/двоично-десятичный
    Максимальная частота входного сигнала не более 10МГц
    Общие данные
    Шина интерфейса ПК PCI
    Потребляемая мощность +5В, не более 1,5 А
    Размеры 110 х 250 мм
    Масса 160 г
