ОЦЗС-02 (1000USB) 2-канальный 1ГГц

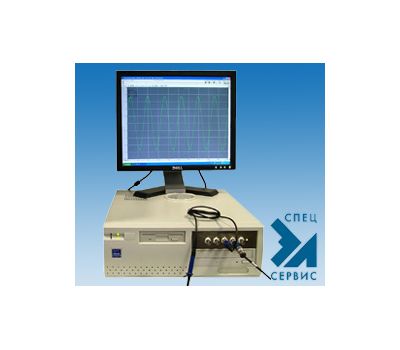

ОЦЗС-02 (1000USB) 2-канальный 1ГГц Р-Ш - фото

Наведите на картинку для увеличения

398 592.00 Р
381 984.00 Р2+
Под заказ
Оптовые цены:
Кол-во 2+
Цена 381 984.00 Р

Минимальное кол-во: 1.

+ −
Заказать
10138731
Бренд:Р-Ш
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:По запросу
Отложить Сравнить

ОЦЗС-02 (1000USB) 2-канальный 1ГГц – Описание

Осциллограф Цифровой Запоминающий Специальный


Устройство и работа прибора:
1/2/3/4 платы ЛА-н1USB устанавливаются в один компьютер и работают синхронно от одного тактового генератора. Каждая плата имеет два синхронных канала. Одна из плат является ведущей, остальные - ведомыми. На ведущей плате установлен вход внешней синхронизации и задающий тактовый генератор, общие для всех устройств. Программное обеспечение позволяет просматривать сигналы по всем каналам в реальном времени и регистрировать их на жестком диске компьютера. Параметры сбора задаются программно. К параметрам сбора относятся: размер собираемого буфера памяти, частота дискретизации, размер предыстории, интервал запуска и т.д. Варианты синхронизации - внешняя или от одного из двух аналоговых каналов ведущей платы (по фронту, по спаду). На платах установлено циклическое внутреннее ОЗУ, объемом 4 Мбайт на каждый канал. Объем используемого ОЗУ может быть программно уменьшен до 1 Кбайт.

Применение

  • многоканальные системы анализа высокочастотных сигналов;
  • в качестве многоканальных осциллографов;
  • при настройке и ремонте радиоэлектронного оборудования;
  • в связи - для контроля радио обстановки одновременно в нескольких диапазонах без необходимости переключения между ними;
  • в ядерной физике - системы регистрации траекторий элементарных частиц;
  • в локации - для определения характеристик источника излучения;
  • анализ взрывных процессов
  • в нанотехнологиях

    Особенности

  • в состав входит компьютер;
  • 2/4/6/8-канальный цифровой запоминающий осциллограф с возможностью сохранения собираемой информации на жестком диске;
  • внешняя аналоговая синхронизация;
  • режим предзаписи (величина предыстории программируется);
  • большой объём памяти на плате - 4 Мбайт на канал

    • Многоканальный регистратор высокочастотных сигналов

    Число каналов ОЦЗ-02(1000USB)-2/4/6/8 2/4/6/8 синхронных
    Максимальная частота дискретизации:
    в нормальном режиме
    в режиме удвоения частоты    		 1 ГГц
    2 ГГц
    Входное сопротивление
    (устанавливаются программно)    		 1 МОм, 17 пФ
    50 Ом
    Максимальный диапазон входного напряжения для Rвх=1 МОм: ±25В;
    для Rвх=50 Ом: ±1,25В
    Программируемые коэффициенты усиления для Rвх=1 МОм: 1, 2, 4, 10, 20, 40, 100, 200;
    для Rвх=50 Ом: 1, 2, 5, 10
    Объем памяти 4 Мб на канал
    Полоса пропускания сигнала по уровню -3дБ для Rвх=1 МОм: 100 МГц;
    для Rвх=50 Ом: 300 МГц
    Защита по напряжению входных каналов для Rвх=1 МОм: ±150В;
    для Rвх=50 Ом: ±2.5В
