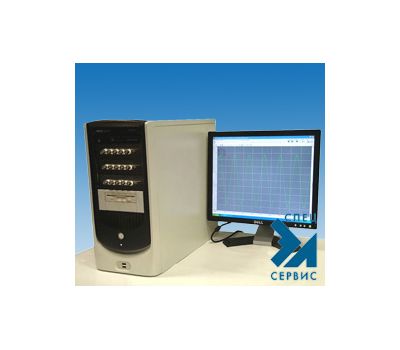

ОЦЗС-02 (250USB) 6-канальный 250МГц

Осциллограф Цифровой Запоминающий Специальный

Устройство и работа прибора:
1/2/3/4 платы ЛА-н4USB работают синхронно от одного тактового генератора.
Каждая плата имеет два синхронных канала. Одна из плат является ведущей, остальные (если они есть) - ведомыми.
На ведущей плате установлен вход внешней синхронизации и задающий тактовый генератор, общие для всех устройств.
Программное обеспечение позволяет просматривать сигналы по всем каналам и сохранять результаты на жестком диске компьютера. Параметры сбора задаются программно. К параметрам сбора относятся: размер собираемого буфера памяти, частота дискретизации, размер предыстории, и т.д.
Варианты синхронизации - внешняя или от одного из двух аналоговых каналов ведущей платы (по фронту, по спаду). Есть возможность записи выбранного объёма данных на диск.
На платах установлено циклическое внутреннее ОЗУ, объемом 1 Мб на каждый канал. Объем используемого ОЗУ может быть программно уменьшен до 256 байт.
Порядок работы ОЗУ следующий: после прихода команды пуска преобразования данные с АЦП циклически (непрерывно) записываются в выбранную часть ОЗУ, которая именуется предыстория.
Пока выбранный объем предыстрории не заполнен, синхроимпульсы блокируются и не обрабабтываются. По заполнении предыстории и приходу синхроимпульса записывается оставшаяся часть ОЗУ. Эта часть ОЗУ называется история.
После этого данные каждого канала могут быть считаны в компьютер. Тип записываемых файлов двоичный. Двоичные файлы можно перевести в текстовый вид (коды АЦП или вольты).

Применение

Многоканальный регистратор высокочастотных сигналов
