AD677JN

Микросхема AD677JN представляет собой 16-разрядный аналого-цифровой преобразователь с последовательным цифровым интерфейсом, использующий архитектуру переключаемых конденсаторов с распределением заряда для достижения скорости преобразования 100 kSPS. Оптимизация общей производительности достигается с помощью цифровой коррекции внутренних нелинейностей посредством встроенной автоматической калибровки.

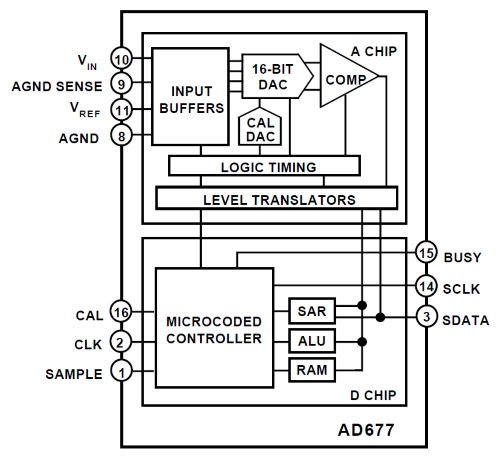

Физически AD677JN состоит на двух отдельных полупроводниковых кристаллов - цифрового чипа управления, производимого по DSP CMOS техпроцессу, и аналогового чипа АЦП по BIMOS II техпроцессу. Оба чипа упакованы в единый корпус PDIP-16.

Аналого-цифровой преобразователь AD677JN требует раздельного питания для снижения перекрестных импульсных помех: «цифрового» напряжения +5 В и двухполярного «аналогового» ±12 В. Кроме того, рекомендуется использовать раздельные шины с нулевыми потенциалами, соединяющиеся вместе непосредственно у источника питания. Общее потребление в режиме преобразования составляет 450 мВт при использовании опорного напряжения 10 В (360 мВт при 5 В опорного).

• Автокалибровка;
• Функция выборки и хранения;
• Последовательный интерфейс для простой связи с DSP;
• Цифровые выходы совместимы с TTL логикой;
• Разрядность: 16 бит без потери кода;
• Диапазон опорного напряжения: от ±5 В до ±10 В;
• INL: ±1 LSB;
• THD: -99 дБ;
• S/(N+D): не хуже 89 дБ;
• Полоса пропускания: 1 МГц;
• Температурный диапазон: 0…+70 °C;
• Корпус: PDIP-16.
