AD7175-2BRUZ

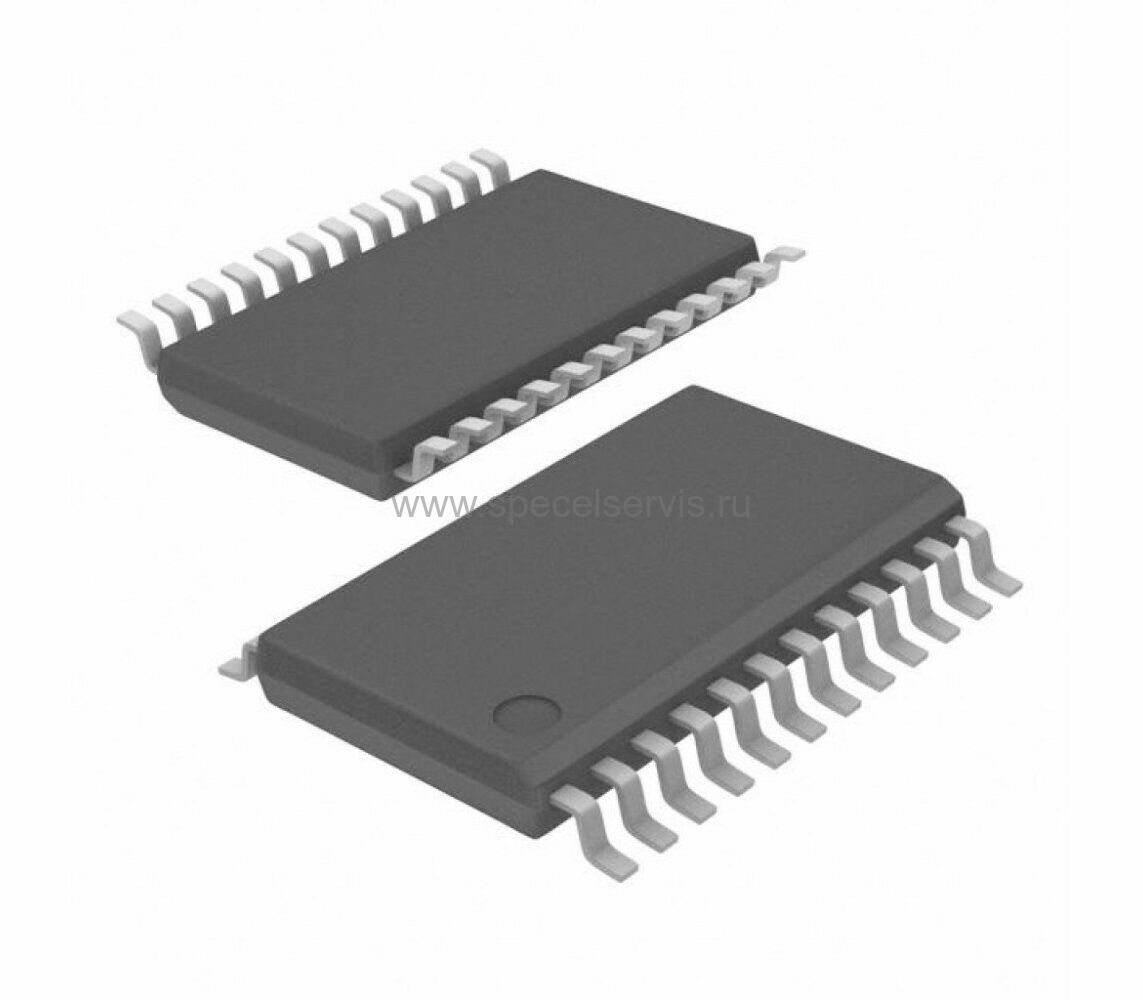

AD7175-2BRUZ AD - фото

Наведите на картинку для увеличения

2 391.49 Р
2 183.54 Р25+
2 079.56 Р50+
2 шт.
Оптовые цены:
Кол-во 25+ 50+
Цена 2 183.54 Р 2 079.56 Р
+
10160864
Бренд:AD
Корпус:TSSOP-24
Норма упаковки:1
Код даты:22+

AD7175-2BRUZ – Описание

AD7175-2BRUZ – это маломощный 24-разрядный АЦП архитектуры Сигма-Дельта со скоростью преобразования 250 Кбит/с, с установкой 20 мкс и буферами true rail to rail для ввода узкополосных сигналов. Максимальная скорость сканирования канала составляет 50 Кбит/с (20 мкс), что обеспечивает получение полностью согласованных данных. Скорость передачи данных варьируется от 5 до 250 Кбит/с. AD7175-2 содержит ключевые блоки формирования аналогового и цифрового сигналов, что позволяет пользователям осуществлять индивидуальную настройку для каждого используемого аналогового входного канала. Каждая функция может быть выбрана пользователем отдельно для каждого канала. Встроенные буферы true rail to rail на аналоговых входах и внешних опорных входах обеспечивают простое управление входами с высоким импедансом. Прецизионное опорное напряжения 2,5 В с низким дрейфом 2,5 В (2 ppm/°C) (с выходным опорным буфером) добавляет микросхеме встроенной функциональности и уменьшает количество внешних компонентов. Цифровой фильтр обеспечивает одновременную фильтрацию на частоте 50/60 Гц при выходной скорости передачи данных 27,27 Мбит/с. Пользователь может переключаться между различными опциями фильтра в соответствии с требованиями каждого канала для различных условий применения.

Области применения : Автоматизация и управление процессами, тестирование и измерение, медицинское оборудование, считывающая и контрольно-измерительная аппаратура.

Особенности :

  • Высокая производительность;
  • 2 полностью дифференциальных канала или 4 несимметричных канала;
  • Опорное напряжение на кристалле 2,5 В (смещение ±2 ppm/°C);
  • Буферы аналогового и опорного входов True rail-to-rail;
  • Внутренние или внешние тактовые импульсы

AD7175-2BRUZ – Прикрепленные файлы

Datasheet (AD7175-2BRUZ.pdf, 1,076 Kb) [Скачать]

AD7175-2BRUZ – Характеристики

  • Предельный диапазон рабочих температур: -40…105 °C;
  • Максимальное напряжение питания: 5,5 В;
  • Номинальное напряжения питания: 5 В;
  • Минимальное напряжение питания: 4,5 В;
  • Типичное одинарное напряжение питания 5 В;
  • Типичное двойное напряжение питания: 2,5 В;
  • Количество выводов: 24;
  • Частота дискретизации: 250 К выборок/с;
  • Разрешение: 24 бит;
  • Тип корпуса: TSSOP;
  • Тип цифрового интерфейса: Последовательный (SPI/QSPI/Microwire) ;
  • Тип входного сигнала: дифференциальный;
  • Ошибка интегральной нелинейности: 7,8 ч/млн FSR;
  • Количество входных каналов: 4;
  • Тип монтажа: поверхностный монтаж;
  • Количество АЦП :2;
  • Архитектура: Дельта-Сигма;
  • Габариты: 7,9 x 4,5 x 1,05 мм;
  • Масса: 0,33 г
