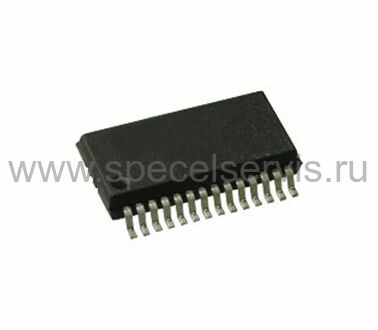

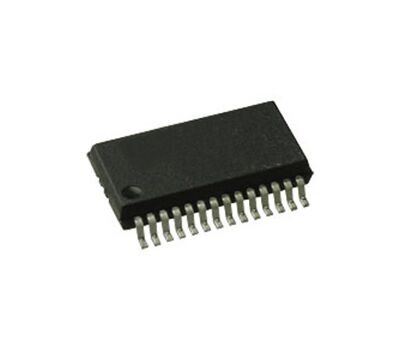

ADS1241E

Аналого-цифровой преобразователь ADS1241E

Представляет собой прецизионный аналого-цифровой преобразователь (АЦП) с разрешением 24 бита, работающий от источников питания 2,7 до 5,25 В. Этот широкий динамический диапазон, дельта-сигма аналого-цифровой преобразователь обеспечивает производительность до 24 бит без пропусков кода и эффективное разрешение 21 бит. Внутренняя буферизация может быть выбрана для обеспечения очень высокого входного сопротивления для прямого подключения к преобразователям или сигналам низкого уровня напряжения. Предусмотрены источники тока перегорания, позволяющие обнаружить разомкнутый или закороченный датчик. 8-разрядный цифроаналоговый преобразователь (ЦАП) обеспечивает коррекцию смещения в диапазоне 50% от FSR. Программируемый усилитель усиления (PAGE) обеспечивает выбираемый коэффициент усиления от 1 до 128 с эффективным разрешением 19-bet при коэффициенте усиления 128. Аналого-цифровое преобразование осуществляется с помощью дельта-сигма-модулятора второго порядка и программируемого КИХ-фильтра, который обеспечивает одновременную частоту 50 Гц и 60 Гц. Опорный входной сигнал является дифференциальным и может использоваться для ратиометрического преобразования.

Технические характеристики:

• Число каналов преобразования - 8
• Архитектура - Sigma-Delta
• Разрешение - 24
• Количество выводов - 28
• Тип входа -  дифференциальный, несимметричный
• Производительность - 15 выборок/с
• Тип интерфейса - последовательный, SPI
• Напряжение питания: 2.7...5.25 В
• Источник опорного напряжения (ИОН) - 0.1...5
• Рабочая температура: -40...+85 °C
• Корпус - SSOP-28
