ICL7117CPL

Микросхема ICL7117CPL, производства компании HARRIS, представляет собой вольтметр, предназначенный для автоматического измерения дифференциального напряжения с высокой точностью. Кроме аналогово-цифрового преобразователя, он также содержит тактовый генератор, источник опорного напряжения, схемы стабилизации питания, счетчики, защелки, декодеры, управляющую логику и драйвер 7-сегментного LED-индикатора размерностью 3 ½ цифры.

Схемотехнические решения, заложенные в вольтметре ICL7117CPL, обеспечивают низкий уровень приведенного к входу шума 15 мкВ (п-п), автоматическое определение полярности измеряемого напряжения и гарантированный нуль при входном уровне до 10 мкВ во всех диапазонах измерения. Входной ток АЦП составляет всего 1 пА, а температурный сдвиг нуля не превышает 1 мкВ/°C. Всё это в сочетании с дифференциальным входом дают вольтметру преимущество при сопряжении с датчиками мостового типа:  тензодатчиками, датчиками деформации и т.п.

Для питания вольтметра ICL7117CPL требуется двухполярное напряжение ±5 В, при этом потребляемая мощность составляет менее 10 мВт. Для построения недорогого, но полнофункционального измерителя напряжения требуется всего 11 внешних пассивных компонентов и LED-дисплей. Кроме того, стоит отметить простой и удобный даже для ручного монтажа корпус DIP-40.

• Тип дисплея: 4-знаковый 7-сегментный светодиодный;
• Количество отображаемых символов: 3 ½ цифры и десятичный разделитель;
• Встроенный ИОН и тактовый генератор;
• Аналоговый вход: дифференциальный;
• Автоматическое определение полярности;
• Определение диапазона за один цикл измерения;
• Прецизионное определение нуля до уровня 10 мкВ во всех диапазонах измерения;
• Типовой входной ток АЦП: 1 пА;
• Температурный сдвиг нуля: 1 мкВ/°C;
• Низкий уровень шума: менее 15 мкВ (от пика до пика);
• Выходной ток для каждого сегмента: 8 мА;
• Двухполярное напряжение питания: ±5 В;
• Потребляемая мощность: менее 1 мВт;
• Рабочий температурный диапазон: 0...70 °C.

Типовая схема включения ICL7117CPL для входного напряжения до ±200 мВ

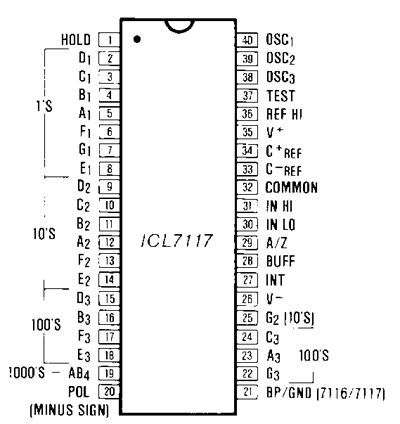

Назначение выводов
