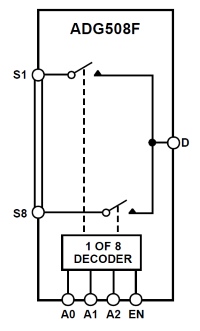

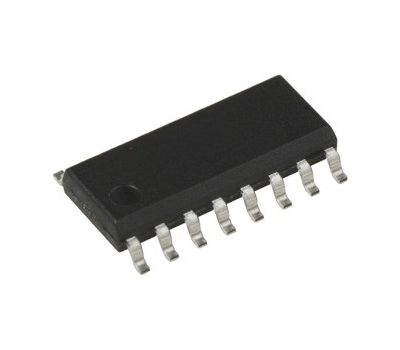

ADG508FBRNZ

Отказоустойчивый мультиплексор ADG508FBRNZ кроме основной функции переключения восьми входных аналоговых каналов на один выход, способен обеспечить защиту компонентов измерительных каналов от влияния переходных процессов, благодаря особой структуре МОП-ключей. Входы микросхемы выдерживают перенапряжения от -40 В до +55 В.

Во время аварийных ситуаций, при наличии напряжения питания ADG508F, входы и выход мультиплексора представляют собой обрыв цепи с током утечки в несколько наноампер. Это защищает не только сам мультиплексор и последующие за ним схемы, но также датчики или источники сигналов, подключенные к входам мультиплексора.

Коммутация восьми входов мультиплексора ADG508F происходит в соответствии с двоичным кодом на трех цифровых адресных линиях A0, A1 и A2. Вход EN используется для разрешения или запрета работы микросхемы, при котором все каналы переходят в закрытое состояние.

• Ключи переходят в закрытое состояние при выключении питания;
• Аналоговый выход удерживается в пределах напряжения питания при перегрузке по входам;
• Низкое сопротивление открытого канала: 270 Ом;
• Быстрое переключение:
  • t_ON: не более 230 нс,
  • t_OFF: не более 130 нс;
• Низкая мощность рассеяния: не более 3,3 мВт;
• Защита от перенапряжения: -40…+55 В;
• TTL и CMOS совместимые входы;
• Температурный диапазон: -40…+85 °C;
• Корпус: SOIC-16.
