BSP772TXUMA1

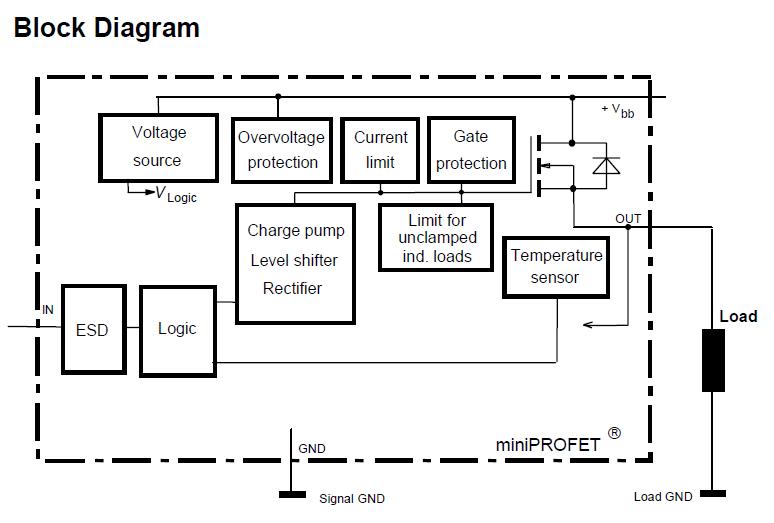

Представляет собой верхний силовой FET-ключ со встроенными цепями диагностики, защиты от перенапряжения, перегрева, короткого замыкания и ограничения выходного тока. Микросхема способна безопасно работать со всеми видами нагрузки: резистивной, индуктивной и емкостной. Встроенный диод позволяет быстро гасить выбросы отрицательного напряжения при коммутации индуктивной нагрузки. Вход управления ключом полностью совместим по уровням с CMOS-логикой. Добавлением всего одного внешнего резистора легко реализуется функция защиты нагрузки от обратного подключения батареи.

Технические характеристики

• Диапазон рабочего напряжения: 5…34 В.
• Защита от перенапряжения: от 41 В.
• Номинальный ток нагрузки: 3,1 А.
• Защита от короткого замыкания: 17 А.
• Сопротивление открытого ключа: не более 60 мОм (25 °C).
• Задержка включения: 180 мкс.
• Задержка выключения: 230 мкс.
• Защита от перегрева с перезапуском.
• Защита от обратного включения батареи (с внешним резистором).
• Быстрое размагничивание индуктивной нагрузки.
• Вход совместим с уровнями CMOS-логики.
• Защита от электростатических разрядов.
• Низкий ток потребления: 0,8 мА.
• Ток в режиме отключения: не более 10 мкА.
• Рассеиваемая мощность: 1,5 Вт.
• Температурный диапазон: -40…+150 °C.

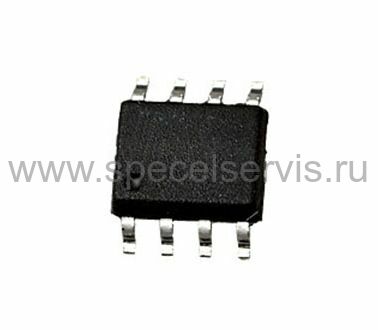

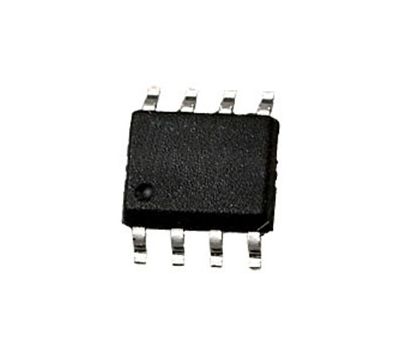

• Корпус: PG-DSO-8-24 (посадочное место соответствует SOIC-8).
