TPA4861D

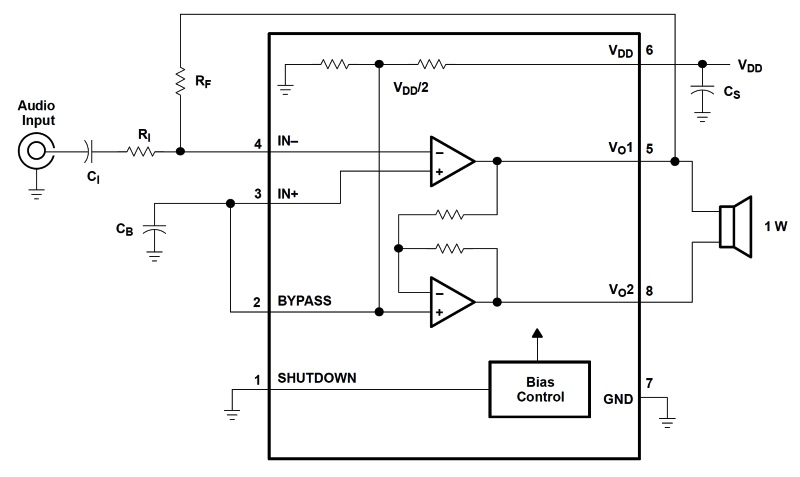

Усилитель звуковой частоты TPA4861D способен развивать непрерывную среднюю выходную мощность 1 Вт в нагрузке 8 Ом при напряжении питания 5 В и коэффициенте нелинейных искажений не более 0,2 % в голосовом частотном диапазоне до 5 кГц. Эти параметры достигаются в мостовой схеме включения (BTL), которая для нормальной работы не требует применения разделительных конденсаторов на выходе, что позволяет существенно экономить место на печатной плате.

Коэффициент усиления TPA4861D может быть задан в диапазоне 2…20 единиц и определяется всего двумя внешними резисторами, не требуя никакой компенсации. Внутренние цепи защищают микросхему от перегрева и короткого замыкания в нагрузке, а также позволяют переводить ее в неактивный режим с током собственного потребления не более 0,6 мкА.

• Выходная мощность: 1 Вт (BTL схема)
• Коэффициент нелинейный искажений: 0,11 %;
• Напряжение питания: 5 В или 3,3 В;
• Не требуются выходные разделительные конденсаторы;
• Ток потребления в режиме отключения: 0,6 мкА;
• Коэффициент усиления: 2…20 (BTL схема);
• Защита от перегрева и короткого замыкания;
• Подавление пульсаций напряжения питания: 56 дБ, 1 кГц;
• Замена LM4861;
• Температурный диапазон: -40…+85 °C;

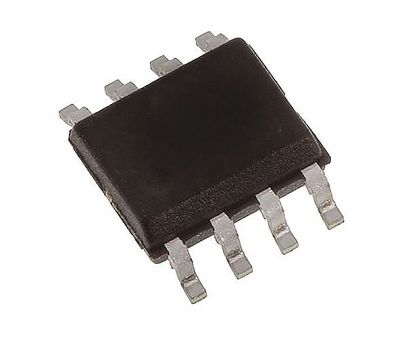

• Корпус: SOIC-8.
