AD7943BRZ

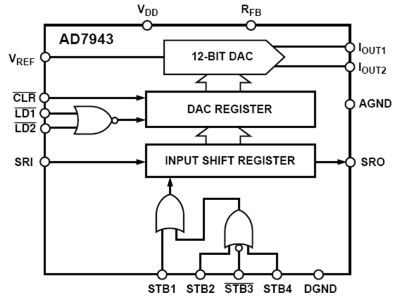

Интегральная микросхема AD7943BRZ представляет собой 12-разрядный цифро-аналоговый преобразователь с умножением, способный работать как с однополярным напряжением питания 5 В (нормальный режим), так в диапазоне питающего напряжения от 3,3 В до 5 В (режим со смещением). При этом типовая потребляемая мощность составляет всего 5 мВт, что отлично подходит для применения этого ЦАП в портативных измерительных приборах с батарейным питанием.

Быстрый последовательный интерфейс AD7943BRZ, с длительностью строба 40 нс, малое время установления 600 нс, а также интегральная и дифференциальная нелинейности, не превышающие 0,5 младшего значащего разряда, позволяют рекомендовать эту микросхему для замены ЦАП серий 754x с 5-вольтовым питанием.

• 12-разрядный ЦАП с умножением;
• Быстрый интерфейс: ширина строба 40 нс;
• Интегральная нелинейность: 0,5 МЗР;
• Дифференциальная нелинейность: 0,5 МЗР;
• Малые выбросы: 60 нВ;
• Малое время установления: 600 нс до 0,01 % с AD843;
• Напряжение питания: 3,3 или 5 В;
• Потребляемая мощность: 5 мВт;
• Температурный диапазон: -40…+85 °C;
• Корпус: SOP-16.

Области применения: измерительное оборудование с батарейным питанием, настольные компьютеры.
