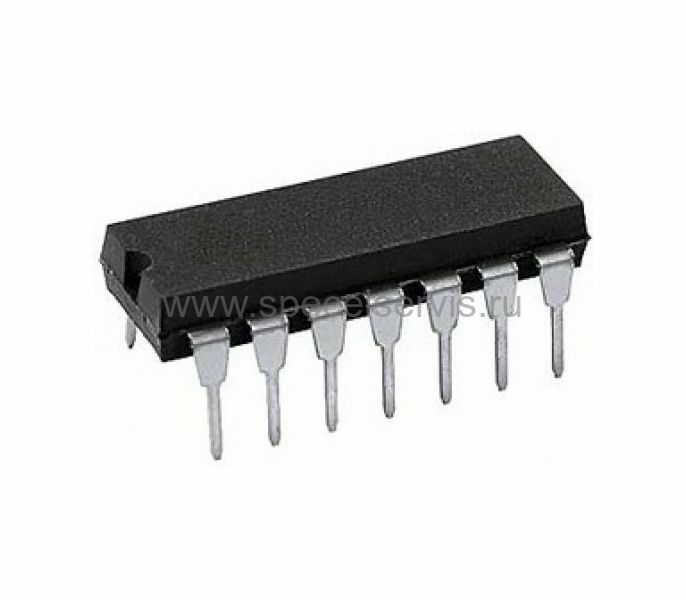

LM2901N

Микросхема LM2901 состоит из четырех несвязанных между собой прецизионных каналов компаратора, специально предназначенных для работы в широком диапазоне напряжений однополярного питания. При этом допускается использовать и двухполярное питание.

К уникальным качествам, присущим LM2901, можно отнести низкое собственное потребление тока около 1,1 мА, малые токи сдвига и смещения, небольшую задержку распространения сигнала, не превышающую 0,5 мкс, а также широкий диапазон входного синфазного напряжения, включающий в себя отрицательные значения даже при однополярном питании.

Выходами каналов компаратора LM2901 представляются открытые коллекторы оконечных каскадов микросхемы, падение напряжения на которых не превышает 250 мВ при втекающем токе 4 мА. При этом выходы полностью совместимы со стандартными уровнями TTL, DTL, ECL, MOS и CMOS логики.

• Конфигурация выхода: открытый коллектор;
• Напряжение смещения: не более 7 мВ;
• Низкий ток смещения: 25 нА;
• Низкий ток сдвига: ±5 нА;
• Падение напряжения на выходе: 250 мВ (4 мА);
• Диапазон входного дифференциального напряжения эквивалентен напряжению питания;
• Диапазон входного синфазного напряжения включает отрицательный уровень;
• Задержка сигнала: 0,5 мкс;
• Однополярное напряжение питания: +2…+36 В;
• Двухполярное напряжение питания: ±1…±18 В;
• Ток потребления: 1,1 мА;
• Мощность потребления: 1,4 мВт (+5 В);
• Ток потребления  на канал: 200 мкА;
• Выходы совместимы с TTL, DTL, ECL, MOS и CMOS логикой;
• Температурный диапазон: -40…+125 °C;
• Корпус: DIP-14.
