MGA-72543

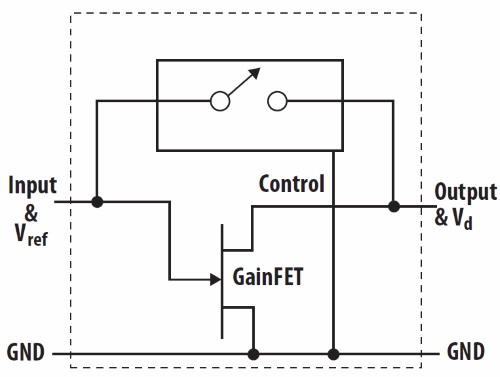

Недорогой GaAs радиочастотный усилитель MGA-72543 представляет собой один каскад усиления в полосе от 100 МГц и до 6 ГГц на базе полевого транзистора с уровнем шума 1,4 дБ. Кроме того, в усилитель встроен особый обходной ключ, замыкающий вход с выходом в случае необходимости расширения входного динамического диапазона. При этом ток потребления падает до нуля, обеспечиваются низкие вносимые потери, а входное и выходное сопротивления оказываются автоматически согласованными на 50 Ом.

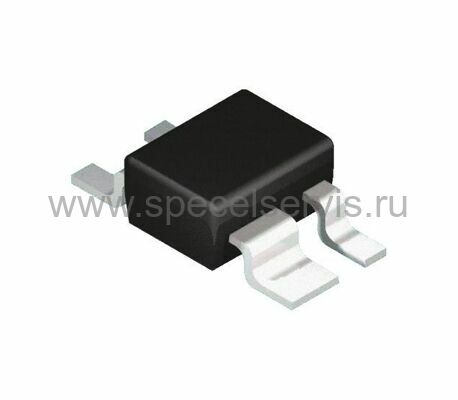

Усилитель MGA-72543 работоспособен в промышленном температурном диапазоне и располагается в корпусе SOT-343.

• GaAs MMIC малощумящий усилитель;
• Диапазон рабочих частот: 100…6000 МГц;
• Интермодуляция третьего порядка OIP3: 24,1 дБм;
• Типовое усиление: 14 дБ (2 ГГц);
• Уровень шума: 1,4 дБ (2 ГГц);
• Регулируемая точка IP3: +2…+14 дБм;
• Точка сжатия P1: 11,2 дБ;
• Входные потери на отражение: 10,2 дБ;
• Изолирование входа от выхода: 23,2 дБ;
• Выходной импеданс: 50 Ом;
• Напряжение питания: 2,7…4,2 В;
• Точка смещения: 2,7 В @ 20 мА;
• Номинальный ток потребления: 20 мА;
• Мощность рассеивания: 250 мВт;
• Соответствует директиве RoHS;
• Температурный диапазон: -40…+85 °C;
• Корпус: SOT-343.
