OP296GS

Микросхема OP296GSZ является малошумящим двухканальным операционным усилителем с микро потреблением от 60 мкА на канал и широким диапазоном допустимого питающего напряжения от 3 до 12 В, а полный размах напряжения входного и выходного сигналов усилителя равен значению напряжения питания, что делает этот усилитель идеально подходящим для мониторинга использования и контроля зарядки батареи.

Отличные динамические характеристики OP296GSZ, в том числе плотность напряжения шума 26 нВ/√Гц, позволяют рекомендовать усилитель для использования в аудио устройствах с батарейным питанием. Емкость нагрузки усилителя может достигать 200 пФ, не вызывая при этом возникновение паразитных колебаний.

• Диапазон входных и выходных сигналов равен напряжению питания;
• Собственный ток потребления: 60 мкА/канал;
• Полоса единичного усиления: 450 кГц;
• Однополярное напряжение питания: 3…12 В;
• Низкое напряжение смещения: не более 300 мкВ;
• Усиление с разомкнутой петлей обратной связи: 500 В/мВ;
• Плотность напряжения шума: 26 нВ/√Гц;
• Емкость нагрузки без возникновения паразитных колебаний: до 200 пФ;
• Стабильность при единичном усилении;
• Отсутствие поворота фазы;
• Температурный диапазон: -40…+85 °C;

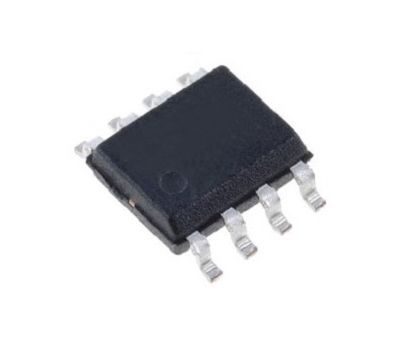

• Корпус: SOIC-8.

Области применения: мониторинг батарей, обработка сигналов с датчиков, контроль за портативными источниками питания, переносные измерительные приборы.
