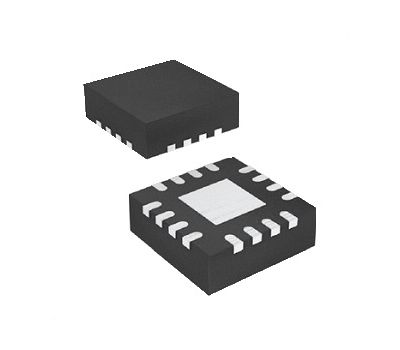

THS4509RGT

Микросхема THS4509 представляет собой полностью дифференциальный операционный усилитель, специально разработанный для 5-вольтовых систем сбора данных. Спектральная плотность шума, приведенная ко входу усилителя, не превышает 1,9 нВ/√Гц в полосе частот до 10 МГц, а сверхвысокая скорость нарастания фронта – не менее 6600 В/мкс – помогает обрабатывать импульсные сигналы. Минимальный коэффициент усиления равняется 6 дБ, но усилитель оптимизирован вплоть до величины 10 дБ.

Операционный усилитель THS4509 имеет полосу пропускания до 1900 МГц и сочетает высокую точность на постоянном токе с превосходными параметрами по шумам и искажениям. При использовании ОУ совместно с быстрыми АЦП, например ADS5500 или ADS5424, удается добиться точного измерения слабых сигналов и высокого качества обработки больших сигналов, при значительном упрощении процесса разработки и уменьшении общих габаритов аппаратуры.

• Полностью дифференциальная архитектура;
• Минимальное усиление: 2 В/В (6 дБ);
• Полоса пропускания: 1900 МГц;
• Скорость нарастания фронта импульса: 6600 В/мкс;
• Время установления: 2 мс
• HD2: -75 дБс на 100 МГц;
• HD3: -80 дБс на 100 МГц;
• OIP3: 37 дБм на 70 МГц;
• Входное напряжение шума: 1,9 нВ/√Гц (f > 10 МГц);
• Напряжение питания: 3…5 В;
• Ток потребления: 37,7 мА;
• Ток потребления в режиме отключения: 0,65 мА;
• Температурный диапазон: -40…+85 °C;
• Корпус: VQFN-16.

Области применения: системы сбора данных, усилители высоколинейных АЦП, беспроводное оборудование, медицинские приборы, контрольно-измерительные приборы.
