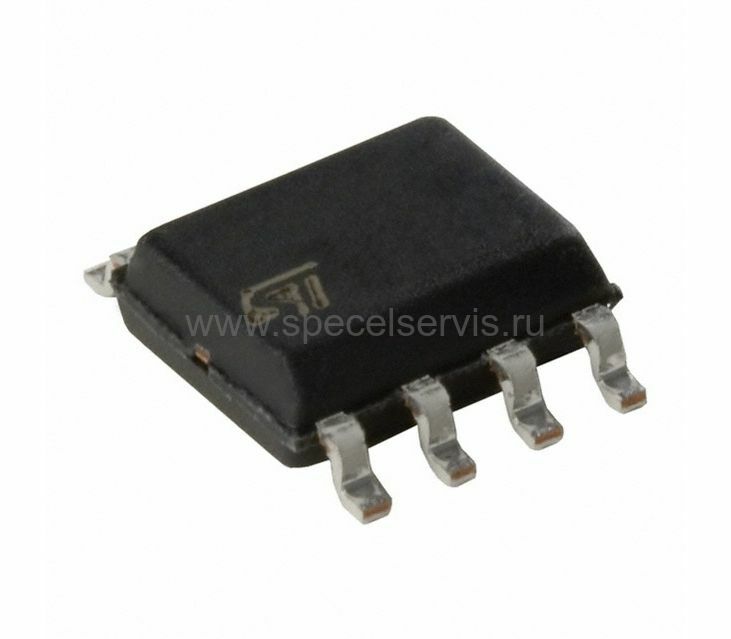

TL431CD

Микросхемы популярного семейства TL431 являются шунтовыми (параллельными) стабилизаторами напряжения, которым достаточно всего двух внешних резисторов для задания ими постоянного выходного напряжения в диапазоне 2,5…36 В. Точность заданного напряжения равняется ±0,5, ±1 или ±2 %, в зависимости от конкретной модели.

Стабилизаторы TL431 отличаются низким уровнем выходного шума и небольшим температурным сдвигом 6 мВ в диапазоне 0…+70 °C. Ток катода может достигать величины от 1 до 100 мА, обеспечивая выходной импеданс на уровне 0,2 Ом, что делает их отличной заменой стабилитронам. Кроме этого, микросхемы можно применять в качестве прецизионного источника тока.

• Регулируемое выходное напряжение: 2,5…36 В;
• Опорное напряжение: 2495 мВ;
• Точность напряжения: ±0,5 (B), ±1 (A) или ±2 % (стандартная);
• Ток катода: 1…100 мА;
• Типовой выходной импеданс: 0,2…0,22 Ом;
• Типовой температурный сдвиг: 6 мВ (в диапазоне 0…+70 °C);
• Низкий выходной шум;
• Температурный диапазон: 0…+70 °C (C и AC), -40…+85 °C (I и AI) или -40…+105 °C (I и AI только STM);
• Корпуса: SOIC-8, TO-92, SOT-89 и SOT-23.

Области применения: шунтовые регуляторы, прецизионные ограничители тока, прецизионные источники тока, изолированные цепи обратной связи в импульсных источниках питания.
