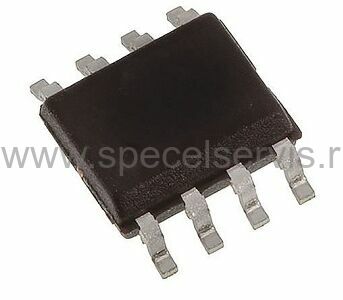

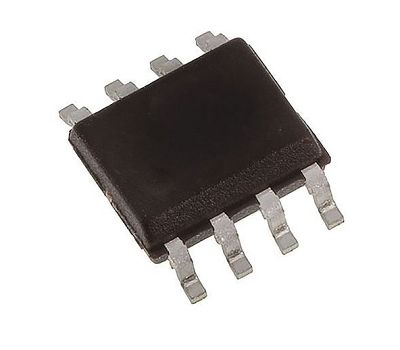

DS1338Z-33+T

Микросхема DS1338Z-33 представляет собой часы реального времени (RTC), ведущие отсчет в бинарно кодированном десятичном формате (BCD), со встроенной энергонезависимой VN SRAM-памятью объемом 56 байт. Часы/календарь правильно вычисляют секунды, минуты, часы, дни, месяцы и годы с коррекцией високосного года до 2100. Время может быть представлено в 24-часовом или 12-часовом формате с индикатором AM/PM.

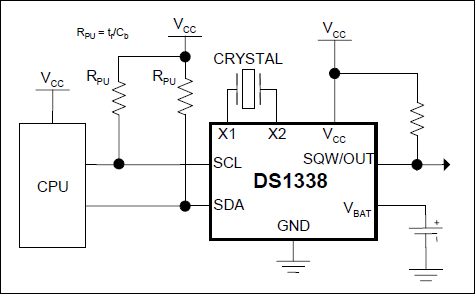

Встроенная схема контроля напряжения питания DS1338 определяет его сбой и автоматически переключается на резервный источник, сохраняя время и дату операции. Адрес и данные передаются через последовательный I2C интерфейс. Микросхема также имеет специальный программируемый выход прямоугольного сигнала 1 Гц, 4 кГц, 8 кГц или 32 кГц.

• RTC подсчитывают: секунды, минуты, часы, дни, месяцы и годы с коррекцией високосного года до 2100;
• 56 байт встроенной NV RAM-памяти данных с резервным питанием от внешней литиевой батареи;
• Последовательный интерфейс I2C;
• Программируемый выход прямоугольного сигнала: 1 Гц, 4 кГц, 8 кГц или 32 кГц;
• Автоматическое определение сбоя питания и цепь переключения на резерв;
• Напряжение питания: 3,3 В;
• Рабочий температурный диапазон: -40…+85 °C;
• Температура хранения: -55…+125 °C;
• Корпус: SOIC-8;
• Соответствуют директиве RoHS.

Области применения: портативные компьютеры (GPS-логгеры, POS-терминалы), бытовая электроника, офисное оборудование (факс/принтер, копировальная техника), медицинская техника, телекоммуникационное оборудование (маршрутизаторы, коммутаторы, серверы), торговые автоматы, термостаты.
