TPS54260DGQ

Понижающий импульсный DC/DC-преобразователь TPS54260DGQ способен работать в диапазоне входных напряжений от 3,5 В до 60 В и формировать выходное стабилизированное напряжение начиная от 0,8 В. Благодаря интегрированному MOSFET-ключу с сопротивлением открытого канала 200 мОм, выходной ток  может достигать величины 2,5 А. С помощью всего одного внешнего резистора возможна подстройка частоты преобразования в пределах 100…2500 кГц.

Эффективность преобразования TPS54260DGQ может достигать 90 %, а для повышения КПД при малом выходном токе в микросхеме используется особый режим Eco-Mode. Возможна подстройка длительности плавного запуска, а также использование внешнего сигнала синхроимпульса для уменьшения суммарной помехи при работе нескольких преобразователей.

• Понижающий импульсный стабилизированный DC/DC-преобразователь;
• Диапазон входного напряжения: 3,5…60 В;
• Выходное стабилизированное напряжение: от 0,8 В;
• Выходной ток: до 2,5 А;
• Диапазон частоты преобразования: от 100 кГц до 2,5 МГц;
• Малый собственный ток потребления: 138 мкА;
• Ток потребления в спящем режиме: 1,3 мкА;
• Сопротивление открытого канала MOSFET-ключа: 200 мОм;
• Подстройка емкостью длительности плавного запуска;
• Вывод Power Good с открытым коллектором и настраиваемыми параметрами;
• Режим Eco-Mode повышает КПД при малом выходном токе;
• Дополнительный вход сигнала внешнего синхросигнала;
• Температурный диапазон: -40…+125 °C;

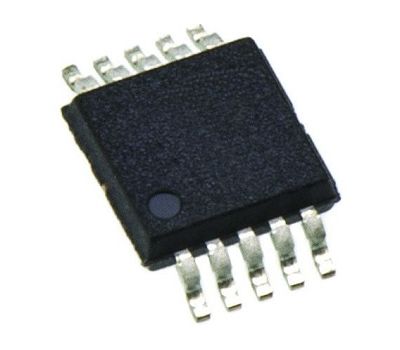

• Корпус: HTSSOP-10;
• Повыводная совместимость с TPS54040, TPS54140, TPS54160 и TPS54060.

Области применения: 12-, 24- и 48-вольтовые промышленные и коммерческие устройства, GSM, GPRS-модули, системы безопасности.
