UC2825N

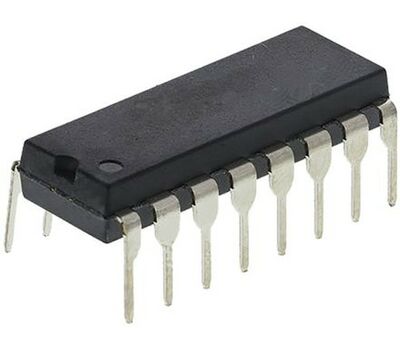

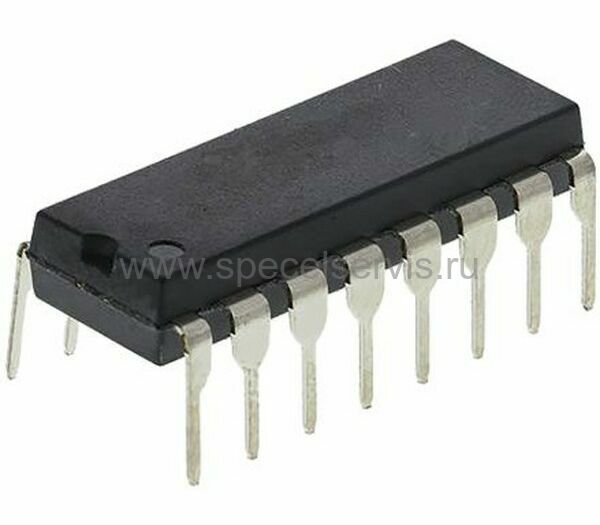

Микросхема UC2825N

Контроллер источника питания с изолированным обратным ходом обеспечивает регулирование выходного сигнала с постоянным напряжением (CV) и постоянным током (CC) для улучшения переходная реакция на большие скачки нагрузки. Регулирование первичной стороны (PSR) устраняет необходимость в оптроне.

Технические характеристики:

• Тип корпуса - PDIP
• Тип монтажа - на плату в отверстия
• Топология : наддув, обратный ход, передний ход, полный мост, полумост, двухтактный
• Размеры : 19.3 x 6.35 x 4.57мм
• Число контактов - 16
• Количество выходов ШИМ - 2
• Рабочая температура : -40....+85 °C
• Время нарастания/спада : 30 нс
• Максимальная частота преобразования - 1000 кГц
• Коэффициент заполнения - 80%
• Выходной ток - 1,5 А
• Вес - 2,4 г
