ADG508F - 8-канальный аналоговый мультиплексор защищает от переходных процессов и замыканий

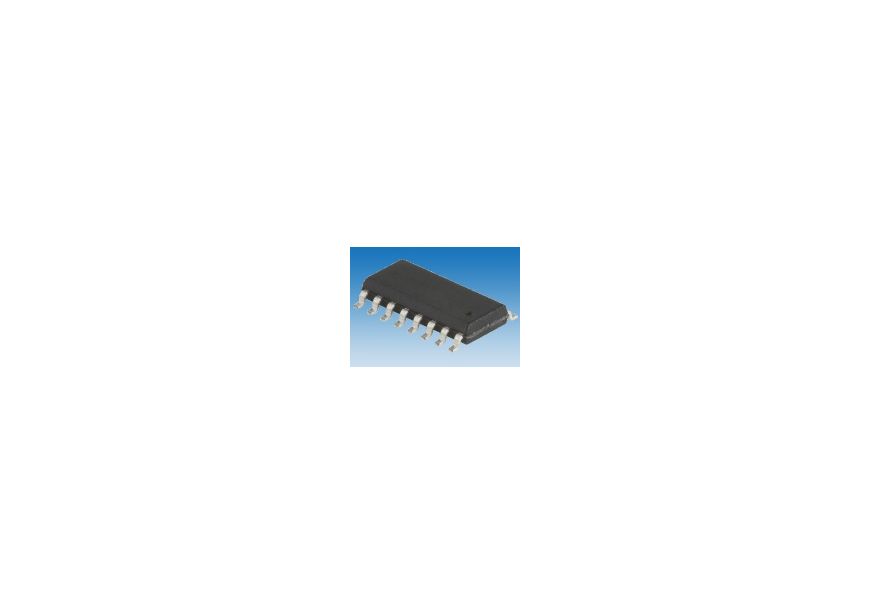

Отказоустойчивый мультиплексор ADG508FBRNZ, производства компании Analog Devices, кроме основной функции переключения восьми входных аналоговых каналов на один выход, способен обеспечить защиту компонентов измерительных каналов от влияния переходных процессов, благодаря особой структуре МОП-ключей. Входы микросхемы выдерживают перенапряжения от -40 В до +55 В.

Во время аварийных ситуаций, при наличии напряжения питания ADG508F, входы и выход мультиплексора представляют собой обрыв цепи с током утечки в несколько наноампер. Это защищает не только сам мультиплексор и последующие за ним схемы, но также датчики или источники сигналов, подключенные к входам мультиплексора.

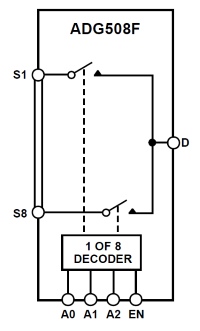

Коммутация восьми входов мультиплексора ADG508F происходит в соответствии с двоичным кодом на трех цифровых адресных линиях A0, A1 и A2. Вход EN используется для разрешения или запрета работы микросхемы, при котором все каналы переходят в закрытое состояние.

Отличительные особенности:

• Ключи переходят в закрытое состояние при выключении питания;
• Аналоговый выход удерживается в пределах напряжения питания при перегрузке по входам;
• Низкое сопротивление открытого канала: 270 Ом;
• Быстрое переключение:
  • t_ON: не более 230 нс,
  • t_OFF: не более 130 нс;
• Низкая мощность рассеяния: не более 3,3 мВт;
• Защита от перенапряжения: -40…+55 В;
• TTL и CMOS совместимые входы;
• Температурный диапазон: -40…+85 °C;
• Корпус: SOIC-16.
