Аварийный ввод резерва силами модулей МАВР-3-21 в 4-проводных сетях 230/400В
03.08.2016
автор А П

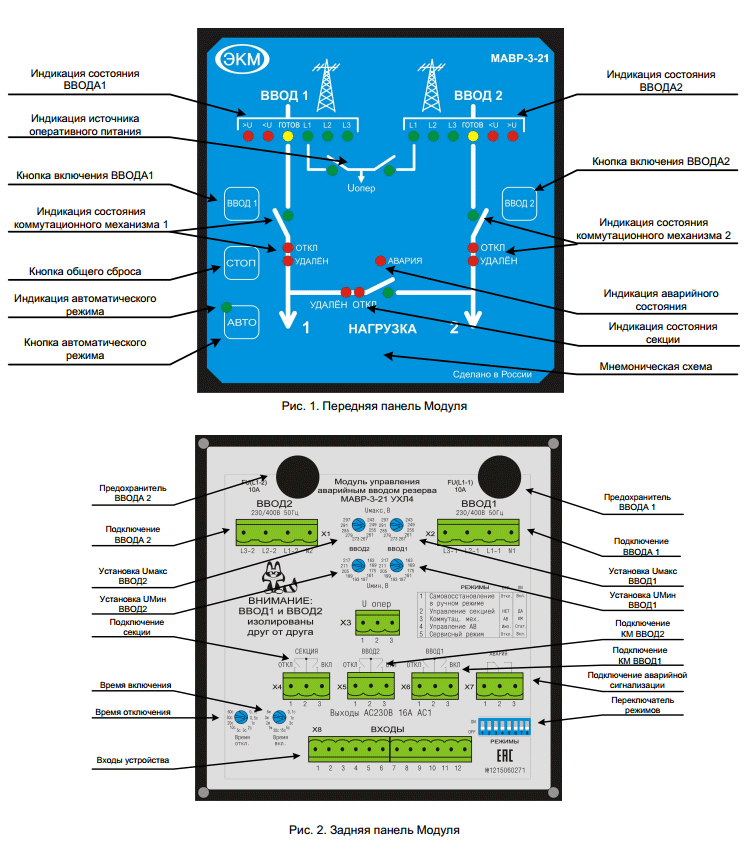

Модуль автоматического ввода резерва МАВР-3-21, производства компании МЕАНДР, представляет собой устройство управления, предназначенное для автоматического переключения на резервную линию при неисправности или отключении рабочей линии. Модуль обеспечивает управление секционным выключателем, контроль и индикацию состояний коммутационных механизмов и устройств защиты.
Изготовленный из ABC-пластика корпус модуля МАВР-3-21 предназначен для щитового монтажа в установочное отверстие габаритными размерами 136х136 мм. Для фиксации модуля используются два кронштейна, входящие в комплект поставки.
Модуль МАВР-3-21 обеспечивает:
- Внутреннее формирование оперативного напряжения питания.
- Установка порогов Uмин и Uмакс раздельно для Ввода 1 и Ввода 2.
- Контроль наличия, чередования, обрыва фаз для Ввода 1 и Ввода 2.
- Установка времени включения, отключения.
- Нагрузочная способность контактов управления - 16А/АС250V.
- Реле аварийной сигнализации.
- Возможность дистанционной блокировки кнопок лицевой панели.
Технические характеристики
|
Параметр
|
Ед.изм.
|
МАВР-3-21
|
|
Тип контролируемых линий ( 3-х фазная, 4-х проводная)
|
|
L1, L2, L3, N
|
|
Количество контролируемых вводов
|
|
2
|
|
Напряжение питания ввод1, ввод2
|
В
|
180-400
|
|
Частота сети
|
Гц
|
47-60
|
|
Максимальное напряжение коммутации/при токе
|
В/А
|
AC400/5*
|
|
Максимальный ток нагрузки, АС1/при напряжении
|
А/В
|
16/AC250*
|
|
Пороги отключения Ввод 1, Ввод 2 по Uмакс
|
В
|
243, 249, 255, 261, 267, 273, 279, 285, 291, 297
|
|
Пороги отключения Ввод 1, Ввод 2 по Uмин
|
В
|
163, 169, 175, 181, 187, 193, 199, 205, 211, 217
|
|
Задержка на отключение
|
с
|
0,1, 0,5, 1, 2, 3, 5, 10, 20, 30, 60
|
|
Задержка на включение
|
|
0,1с, 1с, 3с, 15с, 30с, 1мин, 2мин, 3мин, 6мин
|
|
Контроль обрыва фазы
|
|
есть
|
|
Контроль чередования фаз
|
|
есть
|
|
Контроль слипания фаз
|
|
есть
|
|
Коммутационная износостойкость
|
|
>106
|
|
Электрическая износостойкость
|
|
>104
|
|
Диапазон рабочих температур
|
°C
|
-20...+55
|
|
Температура хранения
|
°C
|
-40...-70
|
|
Помехоустойчивость от пачек импульсов в соответствии с
ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
|
уровень 3 (2кВ/5кГц)
|
|
Помехоустойчивость от перенапряжения в соответствии с
ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
|
уровень 3 (2кВ L1-L2)
|
|
Климатическое исполнение и категория размещения по
ГОСТ 15150-69 (без образования конденсата) |
|
УХЛ4
|
|
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96
|
|
IP54/IP20
|
|
Степень загрязнения в соответствии с ГОСТ 9920-89
|
|
2
|
|
Относительная влажность воздуха
|
%
|
до 80 (при 25 °C)
|
|
Высота над уровнем моря
|
м
|
до 2000
|
|
Рабочее положение в пространстве
|
|
произвольное
|
|
Режим работы
|
|
круглосуточный
|
|
Габаритные размеры
|
м
|
0,142х0,142х0,094
|
|
Масса, не более
|
кг
|
0,74
|
*Обязательно применение цепей защиты от коммутационных выбросов, например снабберного модуля СБ-2-1
Габаритный чертеж модуля
