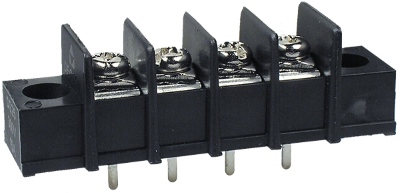

Барьерные клеммные блоки серии DG25C-A с шагом 7,62мм для установки на печатную плату

Винтовые клеммники серии DG25C-A представляют собой барьерные клеммные блоки для легкого присоединения сильноточных цепей к печатной плате проводниками сечением до 2,5 мм² (22...14 AWG). Быстрый зажим проводников и надежный электрический контакт осуществляется стальными винтами М3 с никелевым покрытием. Блоки предназначены для монтажа на печатную плату в отверстия с шагом 7,62 мм с возможностью дополнительного механического крепления к ней болтами.

Барьерные клеммные блоки DG25C-A рассчитаны на рабочий ток до 15 А на контакт при рабочем напряжении до 300 В. Изолятор из черного термопластика PA66 выдерживает переменное напряжение до 2 кВ и не теряет своих способностей в температурном диапазоне от -40 до +105 °С. Специальные ребра, расположенные по обеим сторонам от винтового зажима исключают случайное короткое замыкание между проводниками вблизи от винтового зажима.

Отличительные особенности:

• Шаг контактов: 7,62 мм.
• Рабочий ток: 15 A.
• Рабочее напряжение: 300 B.
• Сечение зажимаемого провода: 2,5 мм² (22...14 AWG).
• Сопротивление изолятора: 500 МОм (500 В DC).
• Переменное напряжение пробоя: 2000 В (1 мин).
• Материал изолятора: термопластик PA66 (UL94V-O).
• Цвет изолятора: черный.
• Материал контактов: латунь луженая.
• Способ монтажа: пайка в отверстия платы.
• Рабочий температурный диапазон: -40…+105 °С.
