Bluetooth-модуль WBC02A оснащен интерфейсами USB, UART, PCM и аналоговым аудио

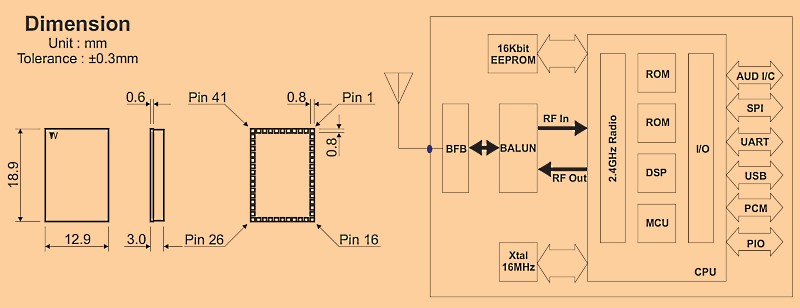

Простой, экономичный и компактный Bluetooth-модуль WBC02A, производства тайваньской компании JW World, выполненный на базе микросхемы Cambridge Silicon Radio, входит в семейство модулей WaveConnex. Модуль представляет собой полностью законченное устройство, предназначенное для монтажа в различные устройства беспроводной связи. На экранированной с одной стороны плате модуля размещены радиомодуль, процессор, память, кварцевый резонатор и интерфейсные схемы. Конструктивно модуль выполнен в виде двусторонней печатной платы размерами всего 18,9х12,9 мм и высотой 2,7 мм. С одной стороны расположены электронные компоненты, а с обратной контактные площадки для монтажа.

Отличительные особенности:

• Рабочая частота: 2,4...2,48 ГГц;
• Стандарт Bluetooth: V1.2;
• Уровень выходной мощности: Class 2;
• Интерфейсы связи: USB1.1 или UART;
• Аудио выходы: динамик, микрофон, PCM;
• Напряжение питания: 1,8 или 3,6 В;
• Поддерживаемые режимы управления питанием: Park, Sniff, Hold и Deep Sleep;
• Габариты модуля:18,9х12,9х2,7 мм;
• Рабочий диапазон температур: -25…+75 °С.

Области применения: в сотовых телефонах, беспроводных гарнитурах к телефонам, факс-машинах, цифровых камерах, компьютерной периферии (мыши, клавиатуры, джойстики, принтеры и т.д.), промышленных приборах.
