Часы реального времени DS1307 содержат 64х8 NV SRAM-памяти и потребляют всего 500нА

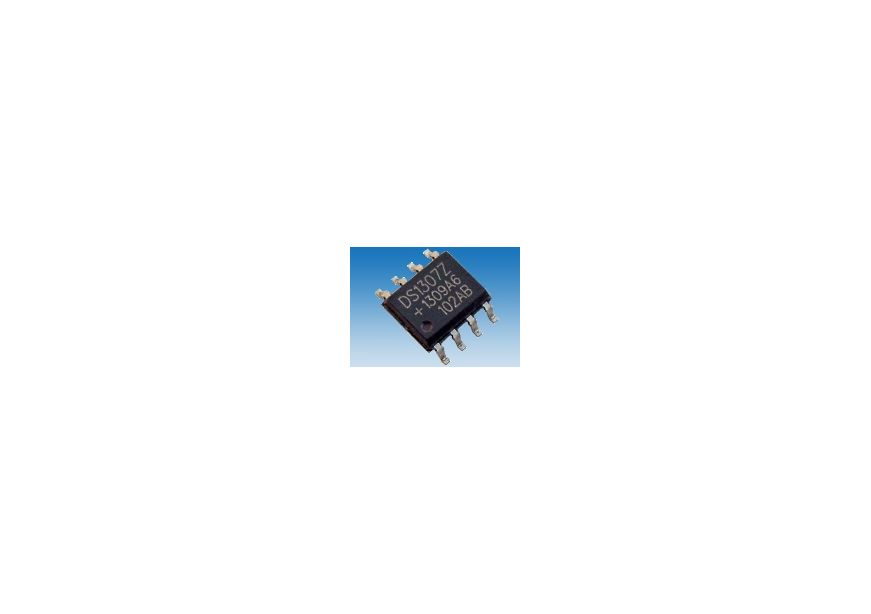

Микросхема DS1307, производства компании Maxim Integrated, представляет собой часы реального времени (RTC), ведущие отсчет в бинарно кодированном десятичном формате (BCD), со встроенной энергонезависимой VN SRAM-памятью объемом 56 байт и пользовательским буфером объемом 7 байт. Часы/календарь правильно вычисляют секунды, минуты, часы, дни, месяцы и годы с коррекцией високосного года до 2100. Время может быть представлено в 24-часовом или 12-часовом формате с индикатором AM/PM.

Встроенная схема контроля напряжения питания DS1307 определяет его сбой и автоматически переключается на резервный источник, сохраняя время и дату операции. Адрес и данные передаются через последовательный I2C-интерфейс. Микросхема также имеет специальный программируемый выход прямоугольного сигнала 1 Гц, 4,096 кГц, 8,192 кГц или 32,768 кГц.

Отличительные особенности:

• RTC подсчитывают: секунды, минуты, часы, дни, месяцы и годы с коррекцией високосного года до 2100;
• 56 байт встроенной NV RAM-памяти данных с резервным питанием от внешней литиевой батареи;
• Пользовательский буфер: 7 байт;
• Последовательный интерфейс I2C;
• Программируемый выход прямоугольного сигнала: 1 Гц, 4,096 кГц, 8,192 кГц или 32,768 кГц;
• Автоматическое определение сбоя питания и цепь переключения на резерв;
• Напряжение питания: 5,0 В;
• Ток потребления от резервной батареи менее 500 нА с работающим генератором;
• Рабочие температурные диапазоны: 0…+70 °C, -40…+85 °C (N);
• Корпуса: SOIC-8, DIP-8.

Области применения: портативные компьютеры (GPS-логгеры, POS-терминалы), бытовая электроника, офисное оборудование (факс/принтер, копировальная техника), медицинская техника, телекоммуникационное оборудование (маршрутизаторы, коммутаторы, серверы), торговые автоматы, термостаты.
