Диффузный датчик ВИКО-Д-11-М18 в цилиндрическом корпусе не требует точной фокусировки

Бесконтактный диффузный датчик ВИКО-Д-11-М18, производства компании МЕАНДР, представляет электронное устройство, которое обнаруживает контролируемый объект, отражающий оптическое излучение датчика. Датчик предназначен для обнаружения объектов разной формы и из различных материалов (пластмассовые, картонные коробки, пластиковые, стеклянные бутылки и пр.) в составе широкого ряда технологического оборудования. Датчик может использоваться в качестве конечного выключателя.

Диффузный датчик ВИКО-Д-11-М18 состоит из приемника и излучателя, смонтированных в общем цилиндрическом корпусе. Луч излучателя диффузно отражается от контролируемого объекта и попадает в приемник. Диффузные датчики не требуют точной фокусировки. Конструкция датчика позволяет работать с объектами, расположенными практически вплотную к датчику, а также с зеркальными объектами.

Рабочая зона для диффузных датчиков нормируется по белому эталонному паспорту (тест-карта KODAK) с 90% отражательной способностью и размером 100х100 мм. Для объектов с различными характеристиками отражения дальность действия может быть определена при помощи поправочных коэффициентов. Расстояние воздействия следует умножить на поправочный коэффициент.

Отличительные особенности:

• Широкий диапазон питающего напряжения: 10...30 В.
• Расстояние воздействия: 10 см.
• Не реагирует на внешнюю засветку.
• Защита от переполюсовки и короткого замыкания питания.

Схема подключения датчика ВИКО-Д-11-М18

Технические характеристики диффузного датчика ВИКО-Д-11-М18

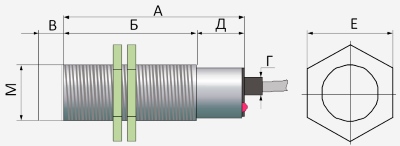

Габаритные размеры диффузного датчика ВИКО-Д-11-М18
