Диодный мост B8S обеспечивает выпрямленный ток 0,8А при монтаже на печатную плату

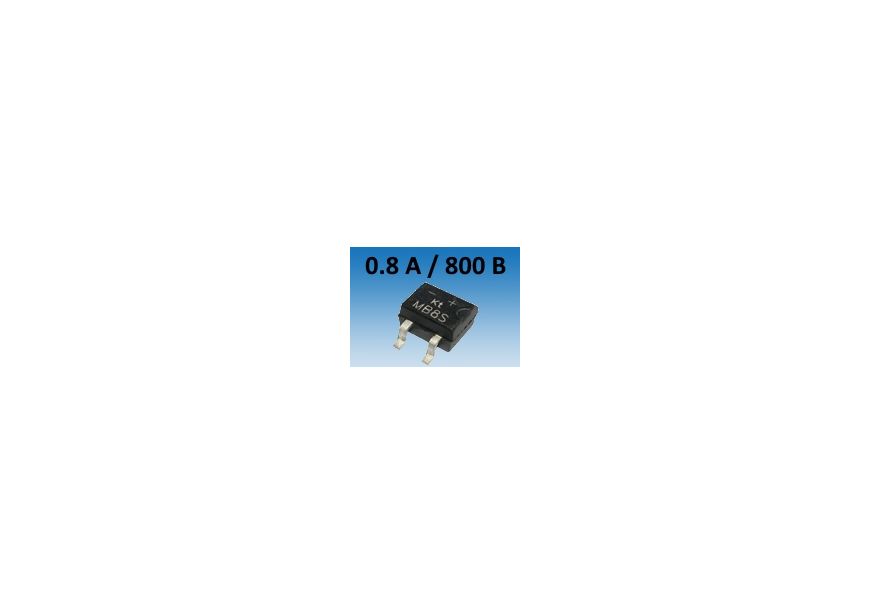

Миниатюрная сборка B8S, производства гонконгской копании Kingtronics, представляет собой выпрямительный мост из четырех диодов, рассчитанный на выпрямленный за полупериод ток 0,8 А без необходимости использования дополнительного теплоотвода. При этом максимальное постоянное обратное напряжение достигает 800 В, а предельно допустимый импульсный ток через диоды достигает величины 30 А, что позволяет использовать в схеме после выпрямительного моста сглаживающий конденсатор большой емкости.

Широкий диапазон рабочих температур от -55 до +155 °C снижает требования к монтажу и охлаждению диодных сборок B8S, существенно расширяя области применения этого необходимого компонента в товарах массового спроса, таких как миниатюрные светодиодные лампы, маломощные сетевые источники питания, зарядные устройства.

Отличительные особенности:

• Постоянное обратное напряжение: не более 800 В.
• Импульсное обратное напряжение: не более 560 В.
• Выпрямленный за полупериод ток: не более 0,8 A (при 40 °C).
• Максимально допустимый прямой импульсный ток: 30 A.
• Прямое падение напряжения: 1,1 B (0,8 A).
• Максимальный обратный ток: 5 мкА (при 25 °C).
• Материал корпуса: пожаробезопасный пластик (UL 94V-0).
• Температурный диапазон: -55...+150 °C.

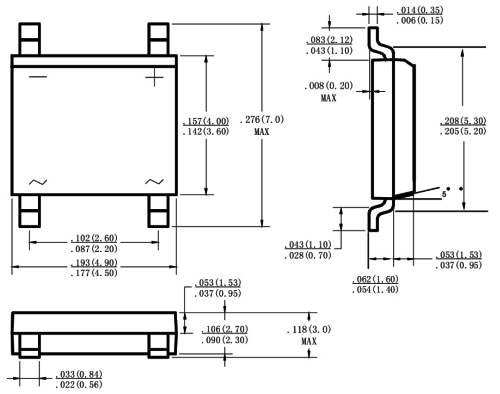

• Корпус: MBS.

Области применения: светодиодные лампы, маломощные сетевые источники питания, зарядные устройства.
