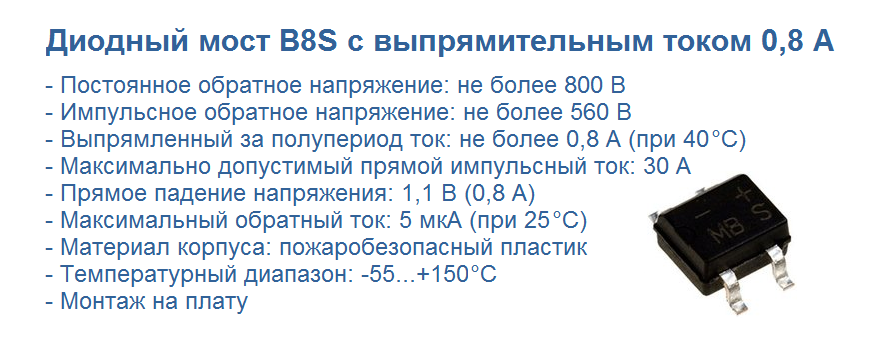

Диодный мост B8S с током выпрямления 0,8 А

Миниатюрная сборка B8S, производства гонконгской копании Kingtronics, представляет собой выпрямительный мост из четырех диодов, рассчитанный на выпрямленный за полупериод ток 0,8 А без необходимости использования дополнительного теплоотвода. При этом максимальное постоянное обратное напряжение достигает 800 В, а предельно допустимый импульсный ток через диоды достигает величины 30 А, что позволяет использовать в схеме после выпрямительного моста сглаживающий конденсатор большой емкости.

Широкий диапазон рабочих температур от -55 до +155 °C снижает требования к монтажу и охлаждению диодных сборок B8S, существенно расширяя области применения этого необходимого компонента в товарах массового спроса, таких как миниатюрные светодиодные лампы, маломощные сетевые источники питания, зарядные устройства.

Отличительные особенности:

• Постоянное обратное напряжение: не более 800 В.
• Импульсное обратное напряжение: не более 560 В.
• Выпрямленный за полупериод ток: не более 0,8 A (при 40 °C).
• Максимально допустимый прямой импульсный ток: 30 A.
• Прямое падение напряжения: 1,1 B (0,8 A).
• Максимальный обратный ток: 5 мкА (при 25 °C).
• Материал корпуса: пожаробезопасный пластик (UL 94V-0).
• Температурный диапазон: -55...+150 °C.
• Корпус: MBS.

Области применения: светодиодные лампы, маломощные сетевые источники питания, зарядные устройства.
