Две защитные снабберные RC-цепочки в одном модуле СБ-2-1 толщиной всего 13мм

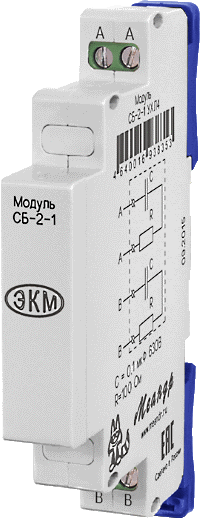

Модуль СБ-2-1, производства компании МЕАНДР, представляет собой две снабберных RC-цепочки и предназначен для защиты коммутирующих контактов от разрушительного действия выбросов напряжения, возникающих при коммутации обмоток электромагнитных устройств, таких как реле, контакторы, электромагнитные пускатели. Модуль также может применяться для уменьшения скорости нарастания напряжения dU/dt различных силовых полупроводниковых приборов.

Снабберный модуль СБ-2-1 выпускается в унифицированном пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм или на ровную поверхность. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм².

Отличительные особенности:

• 2 защитные снабберные цепочки в одном корпусе.
• Ультратонкий корпус толщиной всего 13 мм.
• Подавляет коммутационные выбросы напряжения.
• Увеличивает срок службы контактов коммутирующих обмотки.

Технические параметры СБ-2-1

Для чего применяется снаббер

При коммутации обмоток пускателей контактами реле без применения снаббера, амплитуда индуктивных выбросов напряжения на обмотке может достигать 5 кВ, что приводит к ионизации газа между контактами и, как следствие, к возникновению дуги, способствующей ускоренному износу управляющих контактов.

Применение снаббера полностью подавляет образование высоковольтных выбросов напряжения. Таким образом, при небольших токах коммутации, срок жизни контактов может достигать своего механического предела.
