Двух- и трехрядные соединители стандарта DIN 41612 с шагом 2,54мм для монтажа на плату

Низкочастотные прямоугольные разъемы, соответствующие стандарту DIN 41612, предназначаются для установки на печатную плату и создания межплатных соединений. Для обеспечения механической прочности соединения, кроме пайки разъемы можно дополнительно крепить болтами M2.5.

Разъемы имеют либо 16 контактов («половинный» размер, Half Size), либо 32 контакта (стандартный размер, Standard Size) в каждом ряду, что позволяет получить широкую номенклатуру соединителей с общим числом контактов: 16, 32, 48, 64 или 96. Контакты разъемов расположены по сетке с шагом 2,54 мм. Во избежание неправильного подключения разъемы снабжены ключом. Кроме того, существуют версии и с угловым расположением контактов.

Отличительные особенности:

• Номинальный ток: 2 А;
• Номинальное напряжение: 250 В AC;
• Сопротивление контактов: не более 30 мОм (100 мА);
• Сопротивление изолятора: не менее 1000 МОм (500 В);
• Прочность изоляции: 1000 В (1 мин);
• Диаметр крепежного отверстия: 3 мм;
• Контакты: вилка – медь, гнездо – фосф. бронза;
• Материал изолятора: термостойкий полистирол, усиленный стекловолокном (UL94V-0);
• Температурный диапазон: -55...+125 °C;
• Соответствие стандартам: DIN 41612 и IEC 60603-2.

Области применения: светотехника, автоматизация, потребительская электроника, системы безопасности, управление питанием, телекоммуникации, медицинская техника, управление двигателем, автомобильная электроника, лабораторные приборы, терминалы продаж.

Розетка DIN 41612 двухрядная, прямая

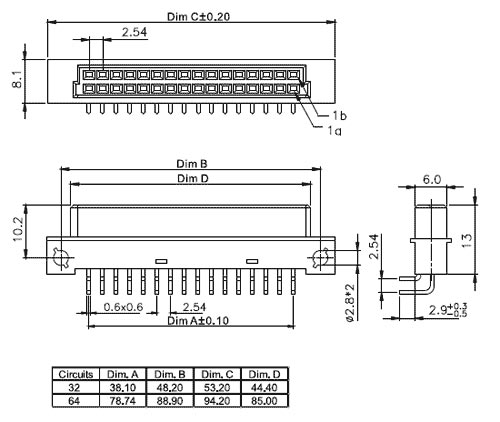

Розетка DIN 41612 двухрядная, угловая

Вилка DIN 41612 двухрядная, прямая

Вилка DIN 41612 двухрядная, угловая

Розетка DIN 41612 трехрядная, прямая

Розетка DIN 41612 трехрядная, угловая

Вилка DIN 41612 трехрядная, прямая

Вилка DIN 41612 трехрядная, угловая
