Двухкамерный герметичный корпус DC009CBU с откидной прозрачной крышкой синего цвета

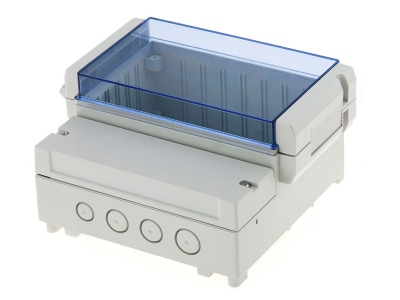

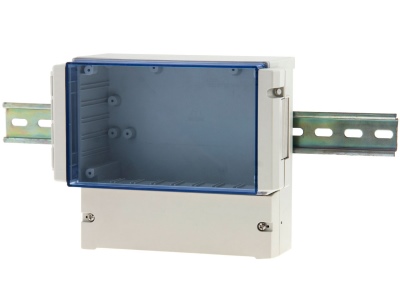

Герметичный корпус DC009CBU, производства компании GAINTA, представляет собой удачное сочетание двухсекционной базы из высокопрочного ABS-пластика (UL-94HB) светло-серого цвета и откидной прозрачной крышки синего цвета, с крепление на петлях. На внутренней поверхности корпуса имеются стойки для горизонтального и направляющие для вертикального размещения печатных плат в приборном отсеке. Благодаря неопреновому уплотнителю обеспечивается достаточная защита от проникновения пыли и влаги внутрь корпуса по стандарту IP65. Конструкция базы позволяет крепить весь корпус как на монтажную DIN-рейку шириной 35 мм, так и любую ровную поверхность.

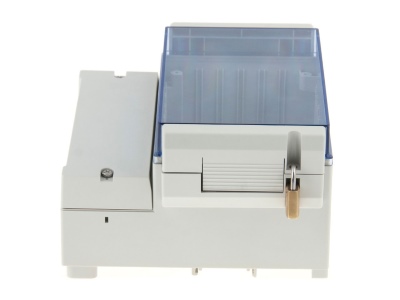

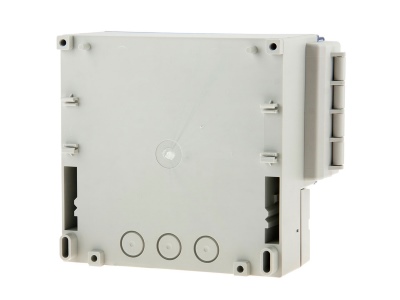

В то время как приборный отсек закрывается прозрачной крышкой с защелкой, с возможностью запирания на дополнительный замок, непрозрачная крышка клеммного отсека корпуса DC009CBU фиксируется на крепежных болтах, входящих в комплект, как и уплотнитель. Для ввода кабелей предусмотрены выбивные отверстия в основании и задней стенке клеммного отсека. Размеры отверстий предусматривают возможность установки двух герметичных кабельных вводов PG9/M12 и PG13.5/M20, а также тринадцати гермовводов PG11/M16.

Отличительные особенности:

• Наличие вертикальных направляющих и стоек для печатных плат в приборном отсеке.
• Выбивные отверстия в основании и задней стенке клеммного отсека.
• Возможность запирания на замок и дополнительно на саморезы.
• Класс защиты корпуса: IP65.
• Материал корпуса: ABS-пластик (UL94-HB).
• Цвет корпуса: светло-серый (RAL7035).
• Крышка приборного отсека: откидная на петлях, прозрачная, синяя.
• Материал крышки: поликарбонат (UL94-V0).
• Уплотнитель: неопрен.
• Одно отверстие Ø16 мм для кабельного ввода PG9/M12.
• 13 отверстий Ø19 мм для кабельного ввода PG11/M16.
• Одно отверстие Ø21 мм для кабельного ввода PG13.5/M20.
• Рабочий температурный диапазон: -20…+100 °С.
• Габаритные размеры: 296 х 281 х 158 мм.
• Соответствует стандарту EN60715 (35 мм).

* Изображение корпуса приведено для справки.
