Микросхемы FT2232H, являющиеся пятым поколением USB-устройств компании FTDI, выполняют функцию преобразователей интерфейса USB 2.0 High Speed в интерфейсы UART/FIFO с возможностью конфигурирования в различные стандартные последовательные или параллельные интерфейсы. Протокол USB обрабатывается полностью внутри чипа, не требуя дополнительного ПО.

Скачать документацию: FT2232H (pdf, 2MB)

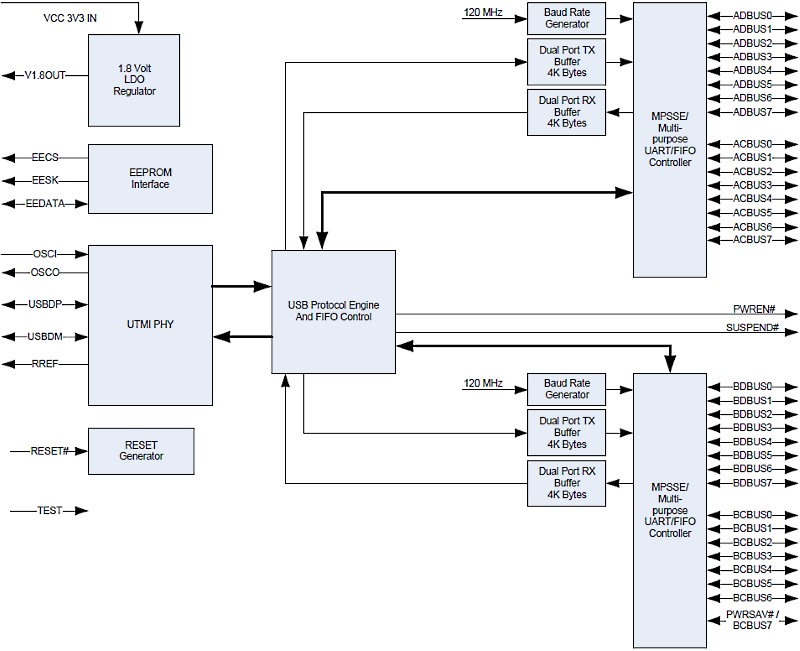

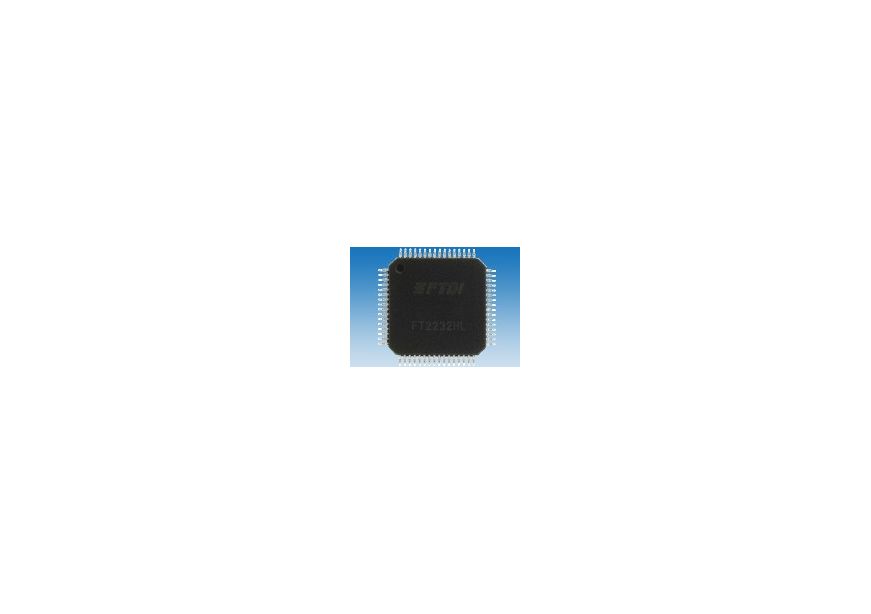

FT2232HL – преобразователь интерфейсов USB-UART; корпус LQFP-64

Отличительные особенности:

• Преобразование одного USB в два последовательных или параллельных порта в различных комбинациях;
• Две системы Multi-Protocol Synchronous Serial Engine (MPSSE) упрощают разработку с поддержкой синхронных последовательных протоколов (преобразование USB в интерфейсы JTAG, I2C, SPI или bit-bang);
• Два независимых UART или FIFO, конфигурируемых через MPSSE;
• Независимые генераторы скорости передачи (Baud rate generators);
• Скорость RS232/RS422/RS485 UART: до 12 МБод;
• Скорость RS232 ограничена возможностями внешнего преобразователя уровня;
• Скорость USB < -- > параллельная шина FIFO: до 8 Мбит/с;
• Режим одноканального синхронного FIFO со скоростью до до 25 Мб/с;
• Режим FIFO в стиле интерфейса CPU (наподобие шины Intel);
• Режим эмуляции микропроцессорной шины MCU;
• Режим быстрого оптоизолированного последовательного интерфейса (fast opto-isolated serial interface mode);
• Настраиваемый таймаут приемного буфера;
• Опция для подключения светодиодов LED, сигнализирующих о приеме и передаче;
• Расширенный режим интерфейса bit-bang со стробами ~RD и ~WR;
• Режим интерфейса FIFO в стиле FT245B с двунаправленной шиной и 4-проводным интерфейсом квитирования (handshake);
• Встроенный стабилизатор напряжения 1,8 В LDO, функция сброса по питанию (POR), умножитель тактовой частоты с использованием ФАПЧ 12 МГц – 480 МГц;
• Режим асинхронного интерфейса UART с полной аппаратной шиной квитирования (hardware handshaking) и всеми сигналами интерфейса с модемом;
• Аппаратные средства, которые полностью помогают аппаратному или программному (X-On/X-Off) квитированию;
• Интерфейс UART поддерживает все стандартные режимы 7 или 8 бит данных, 1 или 2 стоп-бита, и режимы Odd/Even/Mark/Space/No Parity;
• Управление автоматической передачей для приложений;
• Режим конфигурирования через USB, который позволяет задать строковые описатели для USB и сохранить их во внешнем EEPROM;
• Конфигурируемая нагрузочная способность ввода-вывода (4, 8, 12 или 16 мА) и скорость переключения (slew rate);
• Низкое энергопотребление в рабочем режиме и режиме приостановки (USB suspend);
• Поддерживаются конфигурации USB с питанием от шины USB (bus powered), с собственным питанием (self powered) и с питанием от шины USB с повышенным энергопотреблением (high-power bus powered);
• Поддерживается совместимость с хостом по стандартам UHCI/OHCI/EHCI;
• Режим передачи данных USB Bulk;
• На портах I/O предусмотрена защита от статического электричества;
• Напряжение питания: 3,3 В;
• Температурный диапазон: -40…+85 °C;
• Корпус LQFP-64.

Типовым применением FT4232H является мост между USB-интерфейсом с одной стороны и комбинацией интерфейсов с другой:

• 2 канала UART (RS232, RS422 или RS485),
• 2 канала FIFO,
• 2 канала JTAG,
• 2 канала SPI,
• 2 канала I2C,
• 2 канала Bit-Bang,
• комбинация из вышеперечисленных интерфейсов,
• быстрый оптический последовательный интерфейс (Fast Serial Optic Interface),
• двойной, независимый интерфейс CPU (в качестве памяти),
• эмуляция Host Bus (в качестве CPU).

Области применения: подключение к USB таких устройств как MP3-плееры, портативных компьютеров, ридеров для смарт-карт и Flash-карт, ридеров штрихкода; для промышленного управления и инструментального применения.
