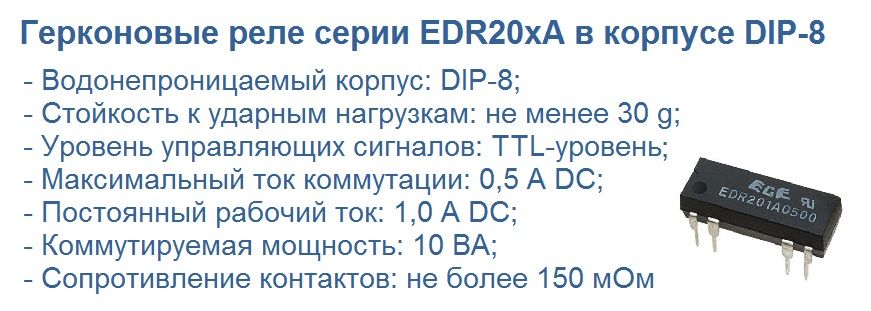

Герконовые реле EDR20xA в корпусе DIP-8

Надежные герконовые реле серии EDR20xA, производства тайваньской компании Excel Cell Electronic (ECE), размещаются в стандартных герметичных корпусах DIP-8 и способны выдерживать ударные нагрузки до 30 g. Контактная схема реле представляет один или два нормально разомкнутых контактов. В данную серию входят модели с постоянным номинальным напряжением 5, 12 и 24 В. При этом, благодаря высокому сопротивлению обмотки, реле с номинальным напряжением 5 В возможно подключать непосредственно к выводам микросхем TTL-логики.

Высокое качество изготовления реле серии EDR20xA позволяет рекомендовать их для возможной замены аналогичных реле других производителей, например, TTI, Meder и Hamlin.

Купить герконовые реле в корпусе DIP-8 (перемычка между 2 и 13 выводами):

Реле EDR201A0500 – 5 В, 1 пара нормально разомкнутых контактов;

Реле EDR201A1200Z – 12 В, 1 пара нормально разомкнутых контактов, RoHS;

Реле EDR201A2400Z – 24 В, 1 пара нормально разомкнутых контактов, RoHS;

Реле EDR202A0500Z – 5 В, 2 пары нормально разомкнутых контактов, RoHS;

Реле EDR202A0500Z – 12 В, 2 пары нормально разомкнутых контактов, RoHS;

Реле EDR202A0500Z – 24 В, 2 пары нормально разомкнутых контактов, RoHS;

Отличительные особенности:

• Водонепроницаемый корпус: DIP-8;
• Стойкость к ударным нагрузкам: не менее 30 g;
• Уровень управляющих сигналов: TTL-уровень (EDR201A0500 и EDR202A0500);
• Контактные схемы:
• один нормально разомкнутый контакт,
• два нормально разомкнутых контакта;
• Максимальный ток коммутации: 0,5 А DC;
• Постоянный рабочий ток: 1,0 А DC;
• Коммутируемая мощность: 10 ВА;
• Ресурс срабатываний: 1x10⁸ (10 В @ 10 мА)
• Сопротивление контактов: не более 150 мОм;
• Время срабатывания: не более 1,0 мс;
• Время отпускания: не более 0,5 мс;
• Максимально допустимое напряжение: 100 В;
• Сопротивление изоляции: не менее 10¹⁰ (100 В);
• Напряжение пробоя между катушкой и контактом: не менее 1400 В;
• Напряжение пробоя между контактами: не менее 250 В;
• Рабочая температура: -40…+85 °C;
• Температура хранения: -55…+125 °C.
