Импульсное реле РИО-2 помогает управлять освещением в доме с задержкой отключения до 20 минут
05.09.2016
автор А П

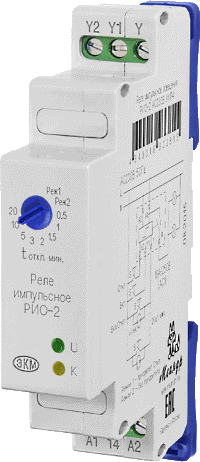

Бистабильное (импульсное) реле РИО-2, производства компании МЕАНДР, предназначено для дистанционного управления освещением в коридоре, на лестнице, этаже и т.п. с помощью параллельно соединенных кнопок с подсветкой. Дополнительные входы управления позволяют централизованно включать или выключать свет во всем доме, в зависимости от установленного режима работы организовывать различные схемы управления освещением.
Реле освещения РИО-2 выпускаются в унифицированном пластмассовом корпусе с фронтальным подключением коммутируемых электрических цепей. Крепление осуществляется на DIN-рейку шириной 35 мм или на ровную поверхность. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2.
Использование совместно с реле РИО-2 блока диодов МД-3М-2 позволяет формировать многоуровневые схемы управления освещением, в одном корпусе которого расположено две диодных сборки с общим анодом из трех диодов каждая.
Отличительные особенности:
- Три режима управления: импульсное реле, перекрестные выключатели, автоматический таймер.
- Позволяет управлять освещением из нескольких мест: в коридоре, на лестнице, во всем доме и т.п.
- Экономит провода – для кнопок можно использовать провода с меньшим сечением, чем для силовой цепи.
- Повышает комфорт управления – одним выключателем можно, выключить все осветительные приборы.
- Режим экономии электроэнергии – функция автоматического таймера.
- Технология синхронной коммутации контактов исполнительного реле.
- Возможность использования датчика движения.
Технические характеристики реле РИО-2
|
Параметр |
Ед.изм. |
РИО-2 AC230В |
РИО-2 ACDC24В |
|
Питание |
В |
АС160-250 |
ACDC24±10% |
|
Минимальное время подачи сигнала управления, не менее |
с |
0,3 |
|
|
Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y», не более |
шт. |
20 |
|
|
Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y1», «Y2», не более |
шт. |
5 |
|
|
Время задержки для режима автоматического выключателя, tоткл. |
мин |
0,5, 1, 1.5, 2, 3, 5, 10, 20 |
|
|
Задержка срабатывания реле, не более |
с |
0,25 |
|
|
Номинальное/максимальное коммутируемое напряжение |
В |
250/440 |
|
|
Максимальный коммутируемый ток: АС250В(АС1)/DC30В(DC1) |
А |
16 |
|
|
Максимальный коммутируемый ток (<4с при скважности 10) |
А |
30 |
|
|
Максимальная нагрузка лампами накаливания |
Вт |
2000 |
|
|
Максимальная нагрузка люминисцентными лампами (некомпенсированная) cosφ=0,5 |
шт. |
25х36Вт/13х65Вт |
|
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) |
ВА/Вт |
4000/480 |
|
|
Минимальная коммутируемая мощность (100В/5мA) |
мВт |
500 |
|
|
Механическая износостойкость, не менее |
циклов |
10х106 |
|
|
Электрическая износостойкость, не менее |
циклов |
100000 |
|
|
Электрическая прочность (питание-контакты) (50Гц - 1мин) |
В |
АС2000 |
|
|
Максимальная частота коммутаций, не более |
комм./ч |
600 |
|
|
Количество и тип контактов |
|
1 замыкающий |
|
|
Диапазон рабочих температур |
°С |
-25…+55 |
|
|
Температура хранения |
°С |
-40...+70 |
|
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
|
уровень 3 (2кВ/5кГц) |
|
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
|
уровень 3 (2кВ А1-А2) |
|
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) |
|
УХЛ4 |
|
|
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 |
|
IP40/IP20 |
|
|
Степень загрязнения в соответствии с ГОСТ 9920-89 |
|
2 |
|
|
Относительная влажность воздуха |
% |
до 80 (при 25°С) |
|
|
Рабочее положение в пространстве |
|
произвольное |
|
|
Режим работы |
|
круглосуточный |
|
|
Габаритные размеры |
мм |
18х93х62 |
|
|
Масса |
кг |
0,08 |
|
