Используйте датчик ВИКО-И-081-М18 для обнаружения объектов на дистанции до 8мм

Бесконтактный индуктивный датчик ВИКО-И-081-М18, производства компании МЕАНДР, является электронным устройством, обнаруживающим ферромагнитные и диамагнитные металлические объекты в зоне его действия на расстоянии до 8 мм. Датчик применяется в системах управления в качестве конечного выключателя в станочном оборудовании, автоматических конвейерных линий, датчика положения и подсчета продукции.

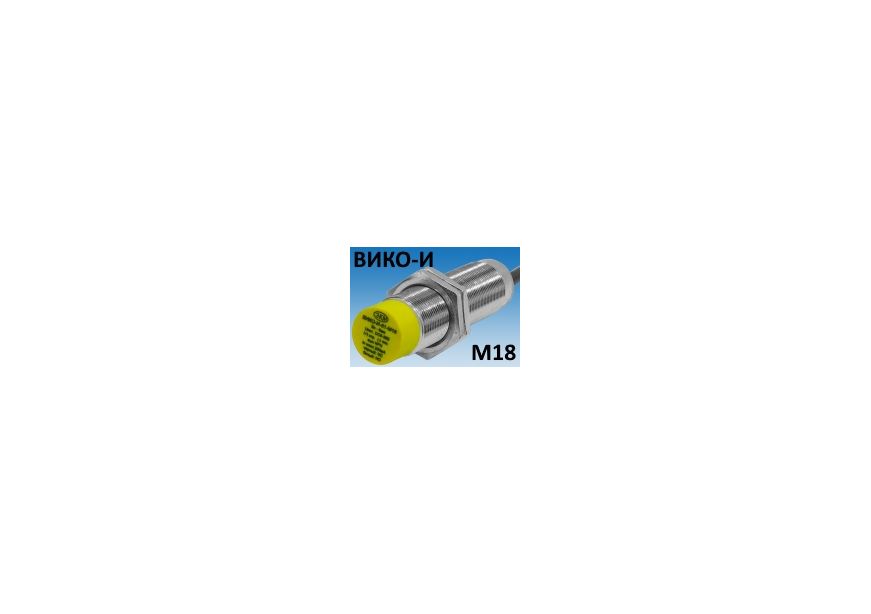

Датчик ВИКО-И-081-М18 выполнен в виде покрытого никелем латунного цилиндра с резьбой М18, а его подключение происходит с помощью кабеля длиной 2 метра. Чувствительный элемент датчика представлен в виде катушки индуктивности, возбуждаемой генератором, с магнитопроводом открытым в сторону активной поверхности. При попадании объекта в рабочую зону катушки изменяется индуктивность контура, при этом амплитуда колебаний генератора резко уменьшается. Амплитуда колебаний определенного уровня регистрируется оценочной схемой датчика и преобразуется в выходной сигнал.

Отличительные особенности:

• Реагируют на ферромагнитные и диамагнитные металлические объекты.
• Регулятор чувствительности для различных материалов.
• Защита от переполюсовки питающего напряжения.
• Защита выхода от индуктивных выбросов.
• Номинальное расстояние срабатывания: 8 мм.
• Стандартный объект воздействия: 18х18х1 мм (квадратная пластина из стали Ст3).
• Частота срабатывания: не более 25 Гц.
• Постоянное напряжение питания: 6…36 В.
• Металлический корпус.
• Масса датчика: 100 гр.

Схема подключения датчика ВИКО-И-081-М18

Технические характеристики индуктивного датчика ВИКО-И-081-М18

Габаритные размеры датчика ВИКО-И-081-М18
