Кабельные вводы серии PGxG

08.08.2019

автор Роман Андреев

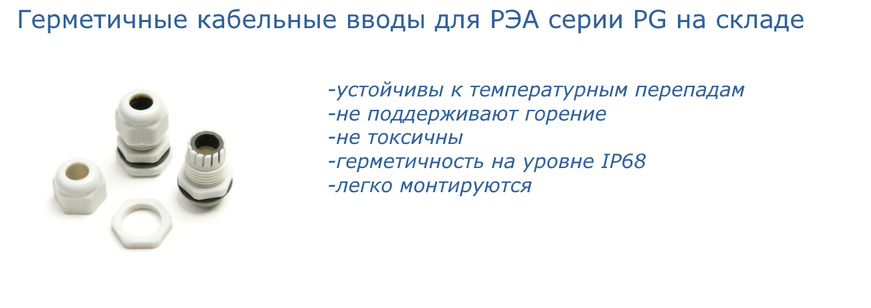

PG7G, PG9G, PG11G, PG13.5G, PG16G, PG21G, PG29G – кабельные вводы для РЭА. Производитель: CHS (Changhong Plastics Group Imperial Plastics Co., Ltd.) – крупнейший китайский поставщик корпусных и установочных изделий для радиоэлектронной аппаратуры.

Кабельный ввод служит для уплотнения и защиты кабеля или провода от механических повреждений, случайного выдергивания из корпуса или кожуха, а также для герметизации аппаратуры.

Кабельные вводы серии PGxG производства компании CHS выполнены из высококачественного нейлона серого цвета (NYLON66 UL94-V2). Этот материал устойчив к высоким и низким температурам (-40…+80 °С) и не поддерживает горение. В комплект каждого изделия входят резиновые уплотнители с затяжными гайками, обеспечивающие герметизацию кабельного ввода на уровне стандарта IP68.

Технические характеристики кабельных вводов серии PG:

	Размеры, мм
Изделие	D1	D2	L1	L2	L3	L4	B1	диаметр кабеля
PG-07	12.1	8.7	8.3	5	15.0	13.8	6.9	3.5-6
PG-09	16.2	11.1	8.7	4.6	16.1	15.7	8.9	4-8
PG-11	18.8	13.4	8.7	5.1	18.1	17.9	11.3	5-10
PG-13.5	20.1	15.5	8.9	5.0	19.2	18.3	12.8	6-12
PG-16	22.3	17.6	11.3	5.2	20.2	18.1	13.7	10-14
PG-21	26.7	21.4	11.1	5.1	23.0	22.0	17.4	13-18
PG-29	35.9	28.8	11.9	6.9	24.4	23.5	25.3	18-25
