Как защитить бытовую технику от перепадов напряжения сети: УЗМ и РКН

До 2003 года в электросетях России номинальным напряжением по ГОСТу было 220 В для однофазной сети и 380 В для трёхфазной. Теперь, по новому стандарту ГОСТ 29322-2014, у нас в сети должно быть 230 В и 400 В соответственно, при этом допускается погрешность в 10%. Однако в ГОСТе есть маленькая поправка, а именно, – графа «Наименьшее используемое напряжение» приложения «А», где можно обнаружить цифру 198 В.

Это значит, что в наших розетках может быть напряжение от 198 до 253 В и это не будет считаться поводом для жалоб.

Проблема усугубляется еще и тем, что качество самих электросетей оставляет желать лучшего. Это касается как линий электропередач, так и трансформаторных подстанций. К тому же в старых домах электропроводка изрядно изношена, да и в дешевых новостройках ее зачастую продолжают прокладывать алюминиевыми проводами, и не всегда качественно.

Все эти факторы приводят к тому, что напряжение в наших электросетях нестабильно. Перепады и скачки напряжения резко сокращают срок жизни бытовой техники, и в конце концов она выходит из строя. Заниженное напряжение сети неприемлемо для компрессоров холодильника и кондиционера, ну а от высокого напряжения ваша техника просто «сгорит». Такое бывает, в случае так называемого «отгорания нуля», или замыкании на нейтраль одной из фаз. Тогда вместо 230 В у вас в сети будет 400 В. В таких случаях следует немедленно отключить все электроприборы.

Кроме обычного снижения или превышения напряжения следует также опасаться импульсных высоковольтных выбросов напряжения, которые случаются, например, при ударе молнии или при подключении к сети реактивной нагрузки – электромоторов, генераторов, конденсаторных блоков и т.д. Обычно для защиты от импульсного напряжения в дополнение к мощному выходному реле используют варистор.

Для решения описанных выше проблем существуют специальные приборы, которые могут называться «Устройство защиты», «Реле напряжения», «Реле контроля напряжения» и т.д. Они отключают нагрузку, если параметры сети выходят за допустимые пределы.

Разные производители предлагают сегодня довольно широкий ассортимент этих устройств.

Занимаясь поставками электронных и электротехнических компонентов на российский рынок почти 20 лет, и имея очень хорошую обратную связь от наших клиентов, мы с уверенностью можем посоветовать продукцию отечественной компании «МЕАНДР», у которой на наш взгляд отличное соотношение цена/качество.

Устройства защиты или реле бывают однофазные и трехфазные. Как следует из названия, первые отключают одну фазу, а вторые сразу три. Для использования в быту целесообразно использовать однофазные приборы, установленные отдельно на каждую фазу, чтобы изменения напряжения на одной фазе не привели к отключению сразу трёх.

Трехфазные реле применяют, чтобы защитить трехфазные потребители электроэнергии, например, трехфазные электродвигатели.

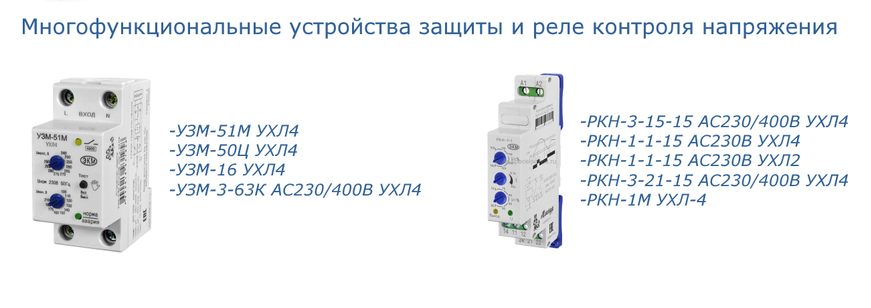

Рассмотрим две линейки изделий компании МЕАНДР: Устройства защиты многофункциональные (УЗМ) и Реле контроля напряжения (РКН), принципиальным отличием которых является то, что в УЗМ встроен варистор для защиты от импульсных перенапряжений, а в реле контроля он отсутствует. Все изделия выпускаются в корпусе из высококачественного пластика, имеют клеммы для фронтального крепления проводов, и устанавливаются на DIN-рейку 35 мм. Климатическое исполнение бывает двух вариантов: УХЛ4 и УХЛ2.

Ниже представлены отличительные особенности различных многофункциональных устройств защиты и реле от компании МЕАНДР для работы в однофазных и трехфазных сетях.

Устройства защиты многофункциональные (УЗМ)

УЗМ-51М УХЛ4

Особенности:

• однофазная сеть;
• варисторная защита от импульсных скачков напряжения;
• потребляемая мощность: 2,2 Вт;
• ток нагрузки ном/макс: 63 А (14 кВт) / 80 А (18 кВт)
• номинальное напряжение: 230 В;
• максимальное напряжение: 440 В;
• суммарное сечение проводов, не более: 35 мм²;
• корпус шириной 2 модуля (35 мм).

УЗМ-50Ц УХЛ4

Особенности:

• однофазная сеть;
• варисторная защита от импульсных скачков напряжения;
• индикация напряжения сети;
• пороги с шагом 1 В;
• память количества отключений и значений напряжений;
• ток нагрузки ном: 63 А /250В (14,5 кВт);
• контроль токов: 0,6…65 А;
• потребляемая мощность 2,2 Вт;
• диапазон контролируемых мощностей: 0,18…20 кВт;
• корпус шириной 2 модуля (35 мм).

УЗМ-16 УХЛ4

Особенности:

• однофазная сеть;
• варисторная защита от импульсных скачков напряжения;
• два порога защиты от превышения/снижения сетевого напряжения
• номинальный ток коммутации 16 А;
• 2 варианта уставки задержки повторного включения (10 сек и 6 мин);
• синхронное управление реле;
• корпус шириной 1 модуль (17,5 мм).

УЗМ-3-63К AC230В/AC400В УХЛ4

Особенности:

• трехфазная сеть;
• варисторная защита от импульсных скачков напряжения;
• контроль обрыва и чередования фаз;
• контроль частоты сети;
• наличие трехфазного контактора;
• наличие клемм дистанционного управления;
• ток нагрузки по каждой фазе: 63 А /250 В (14,5 кВт);
• декадные регуляторы порогов защиты: 163…217 В и 243…297 В;
• регулируемая задержка повторного включения: 2 с…8 мин;
• корпус шириной примерно 4 модуля (63 мм).

Реле контроля напряжения

РКН-1-1-15 АС230В УХЛ4

РКН-1-1-15 АС230В УХЛ2

Особенности:

• однофазная сеть;
• контроль переменного и постоянного напряжения (переключается);
• регулируемые пороги на снижение (-30…5% от номинального) и повышение (+5…30% от номинального) напряжения;
• регулируемая задержка срабатывания 0,1…10 с;
• Корпус шириной 1 модуль (17,5 мм).

РКН-1М УХЛ-4

Особенности:

• однофазная сеть;
• контроль переменного и постоянного напряжения (переключается);
• широкий диапазон номинальных контролируемых напряжений; (24…240 В) как для переменного, так и для постоянного напряжений(переключается);
• контроль двух порогов одновременно (контроль «окном»);
• режим «только во верхнему порогу»;
• режим только «по нижнему порогу»;
• регулируемые отключаемые пороги на снижение (-30…5% от номинального) и повышение (+5…30% от номинального) напряжения;
• фиксируемая задержка срабатывания 0,5 с, 2 с, 10 с;
• ширина корпуса 13 мм.

РКН-3-15-15 АС230А/С400В УХЛ4

Особенности:

• трехфазная сеть;
• контроль трехфазного напряжения в сетях с нейтралью;
• контроль перенапряжения/снижения по любой из фаз;
• декадные регуляторы порогов защиты: 162…217 В и 243…298 В;
• контроль обрыва, «слипания» и чередования фаз;
• задержка срабатывания 0,1…10 с;
• корпус шириной 1 модуль (17,5 мм).

РКН-3-21-15 АС230В/АС400В УХЛ4

Особенности:

• трехфазная сеть;
• контроль трехфазного напряжения в сетях с нейтралью;
• асимметричная регулировка порогов 5…25 В (-) и 5…20 В (+);
• контроль обрыва, «слипания» и чередования фаз;
• регулировка задержки срабатывания 0,1…10 с.
• корпус шириной 1 модуль (17,5 мм).

Выбирать то или иное устройство следует исходя их конкретных условий и потребностей. Здесь даны только основные отличия устройств друг от друга и их назначения. Подробно с техническими характеристиками, особенностями и целесообразностью применения того или иного прибора можно ознакомиться на страницах товаров по ссылкам в их названиях.
