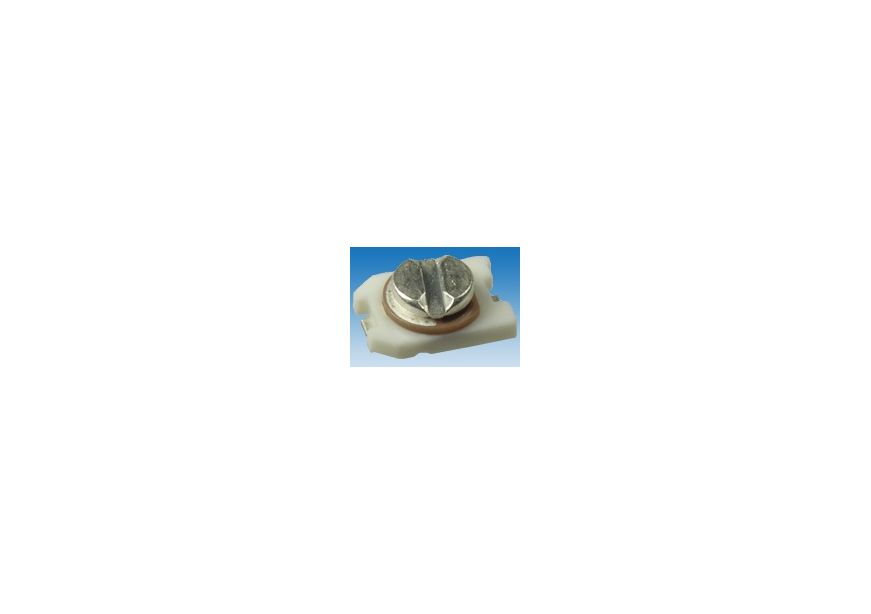

Керамические подстроечные конденсаторы серии TZC3 высотой всего 1,6мм для SMD-монтажа

Качественные подстроечные конденсаторы серии TZC3, производства компании Murata, представляют собой керамические конденсаторы малой ёмкости, конструктивно выполненные в низкопрофильном пластиковом корпусе с планарными выводами. Высота корпуса этих подстроечных конденсаторов не превышает 1,6 мм, а металлический вал ротора имеет шлиц под плоскую регулировочную отвертку.

Цвет пластикового статора конденсаторов серии TZC3 указывает на диапазон изменения ёмкости и температурный коэффициент (ТКЕ). Вся серия состоит из пяти номиналов: 1,4-3 пФ, 2-6 пФ, 3-10 пФ, 5-20 пФ и 6,5-30 пФ. Значения ТКЕ представлены рядом: NP0 ±300, N750 ±300 и N1200 ±500. Минимальная добротность конденсаторов, измеренная на частоте 1 МГц, равняется 300 или 500, в зависимости от ёмкости.

Отличительные особенности:

• Добротность: не менее 300 (на 1 МГц).
• Материал диэлектрика конденсатора: высокочастотная керамика.
• Материал изолятора корпуса: пластмасса.
• Усилие регулировки: 1,5…10,0 мН·м (15…100 гс·см).
• Температурный диапазон: -25…+85 °C.

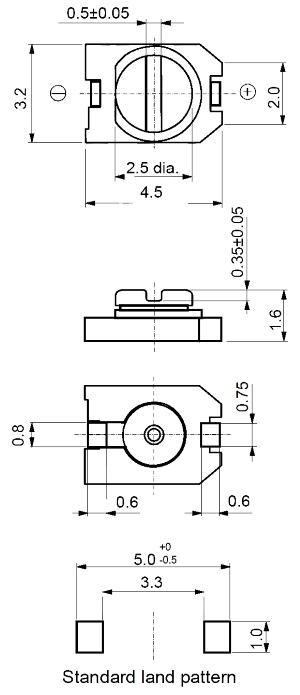

• Габаритные размеры: 3,2 x 4,5 x 1,6 мм.
