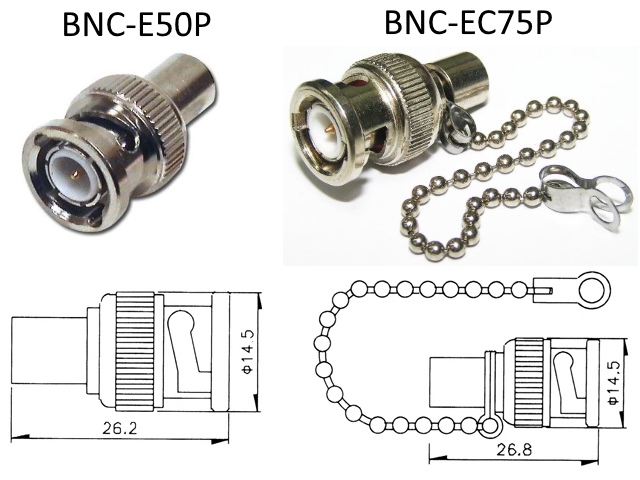

Коаксиальные терминаторы BNC-E50P на 50Ом и BNC-EC75P и 75Ом для длинных линий

Терминаторы BNC-E50P и BNC-EC75P представляют собой резистивные поглотители энергии, являющиеся согласованной нагрузкой для коаксиальных линий связи. Согласование с волновым сопротивлением длинной линии помогает существенно уменьшить мощность отраженных волн в ней, что предупреждает появление стоячих волн. Входной импеданс линии, нагруженной на такую согласованную нагрузку, равняется волновому сопротивлению линии.

Оба терминатора, BNC-E50P и BNC-EC75P, имеют прямой тип байонетного исполнения, причем последний снабжен еще и металлической шариковой цепочкой для заземления.

Отличительные особенности:

• Функциональное назначение: согласованная нагрузка.
• Тип исполнения: байонетный, прямой.
• Волновое сопротивление:
• 50 Ом – BNC-E50P,
• 75 Ом – BNC-EC75P.
• Металлическая шариковая цепочка: только у BNC-EC75P.
