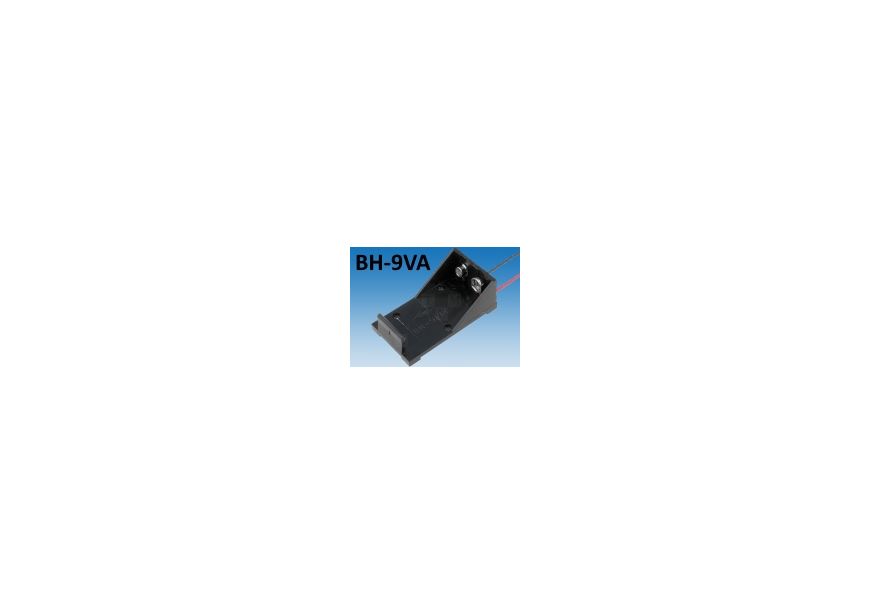

Колодка-корпус BH-9VA с проводами для подключения одной батареи 9V 6F22 Крона

Батарейный отсек BH-9VA, производства тайваньской компании Comfortable Electronic (COMF), представляет собой пластиковый корпус с гнездами для установки в него одной батареи 9 В типа Крона (6F22, 6LR61, MN1604) или аккумулятора аналогичного форм-фактора. Подключение батареи осуществляется проводами AWG26 в изоляции черного и красного цвета общей длиной 150 мм. Для упрощения пайки, концы проводов уже зачищены и облужены на 5 мм.

Отсек BH-9VA можно закрепить внутри корпуса прибора, для чего в основании предусмотрены три отверстия диаметром 2 мм для винтов с потайной головкой. Специальная конструкция фиксатора батареи не позволяет ей выпасть из батарейного отсека при возможных ударах и вибрации, одновременно обеспечивая надежный электрический контакт.

Отличительные особенности:

• Элемент питания: 1 батарея 9V 6F22 Крона (6LR61, MN1604).
• Способ подключения: провода длиной 150 ±5 мм.
• Концы проводов зачищены и облужены на длину 5 ±1 мм.
• Сечение проводов: 0,13 мм² (UL1007, AWG26).
• Маркировка полярности контактов.
• Сопротивление изоляции: не менее 10 МОм (100 В DC).
• Материал корпуса: термопластик.
• Три отверстия Ø2 мм для крепления на ровную поверхность.
• Температурный диапазон: -40…+105 °C.
• Габаритные размеры: 55 х 31 х 21 мм.
