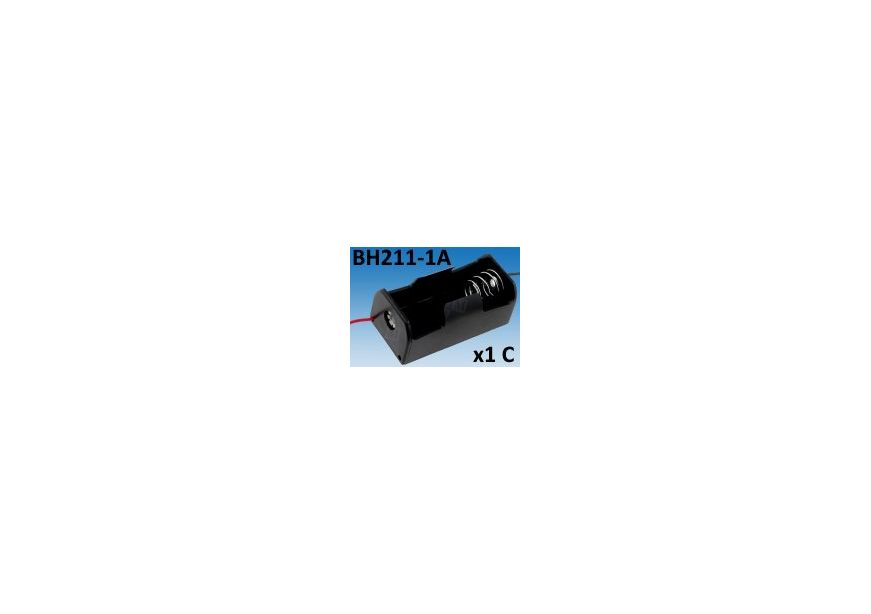

Колодка-корпус BH211-1A для установки и подключения одного элемента питания C

Батарейный отсек BH211-1A, производства тайваньской компании Comfortable Electronic, представляет собой пластиковый корпус с гнездом для установки одного элемента питания типа C (UM2, R14, 343). Подключение элемента питания к электронной схеме осуществляется проводами AWG24 в изоляции черного и красного цвета общей длиной 150 мм. Для упрощения пайки, концы проводов уже зачищены и облужены на 5 мм.

Отсек BH211-1A можно закрепить внутри корпуса прибора, для чего в основании предусмотрены отверстия. Специальная конструкция фиксаторов элемента питания не позволяет ему выпадать из батарейного отсека при возможных ударах и вибрации, одновременно обеспечивая надежный электрический контакт. Маркировка полярности помогает избегать неправильной установки элемента питания.

Отличительные особенности:

• Элемент питания типа C (UM2, R14, 343).
• Способ подключения: провода длиной 150 ±5 мм.
• Концы проводов зачищены и облужены на длину 5 ±1 мм.
• Сечение проводов: 0,21 мм² (UL1007, AWG24).
• Маркировка полярности контактов.
• Сопротивление изоляции: не менее 10 МОм (100 В DC).
• Материал корпуса: термопластик.
• Температурный диапазон: -40…+105 °C.
• Габаритные размеры: 58 х 29 х 24 мм.
• Аналог: BH-617.
