Колодка-корпус BH311-1A для установки и подключения одного элемента питания AA

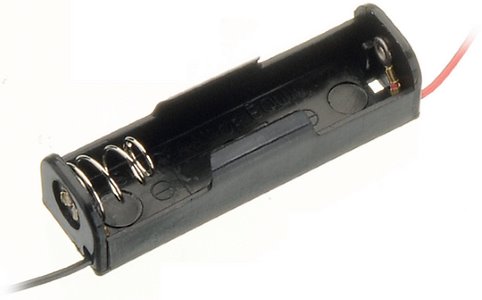

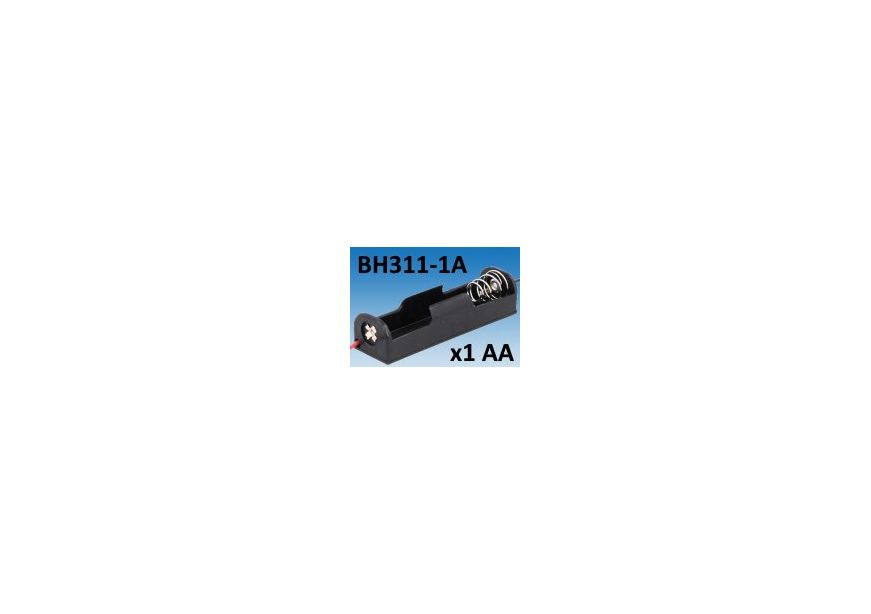

Батарейный отсек BH311-1A, производства тайваньской компании Comfortable Electronic, представляет собой пластиковый корпус с гнездом для установки одного элемента питания типа AA (UM3, R6, 316). Подключение элемента питания к электронной схеме осуществляется проводами AWG26 в изоляции черного и красного цвета общей длиной 150 мм. Для упрощения пайки, концы проводов уже зачищены и облужены на 5 мм.

Отсек BH311-1A можно закрепить внутри корпуса прибора с помощью двустороннего скотча или клея. Специальная конструкция фиксаторов элемента питания не позволяет ему выпадать из батарейного отсека при возможных ударах и вибрации, одновременно обеспечивая надежный электрический контакт. Маркировка полярности помогает избегать неправильной установки элемента питания.

Отличительные особенности:

• Элемент питания типа AA (UM3, R6, LR6, FR6, 316).
• Способ подключения: провода длиной 150 ±5 мм.
• Концы проводов зачищены и облужены на длину 5 ±1 мм.
• Сечение проводов: 0,13 мм² (UL1007, AWG26).
• Маркировка полярности контактов.
• Сопротивление изоляции: не менее 10 МОм (100 В DC).
• Материал корпуса: термопластик.
• Температурный диапазон: -40…+105 °C.
• Габаритные размеры: 57 х 17 х 14 мм.
