Колодка-корпус BH421-1A для установки и подключения двух элементов питания AAA

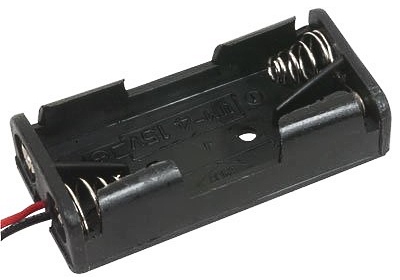

Батарейный отсек BH421-1A, производства тайваньской компании Comfortable Electronic, представляет собой пластиковый корпус с гнездами для установки в них двух элементов питания типа AAA (UM4, R03, LR03, 286), что дает суммарное напряжение 3,0 В. Подключение всей батареи осуществляется проводами AWG26 в изоляции черного и красного цвета общей длиной 150 мм. Для упрощения пайки, концы проводов уже зачищены и облужены на 5 мм.

Отсек BH421-1A можно закрепить внутри корпуса прибора, для чего в основании предусмотрены несколько отверстий. Специальная конструкция фиксаторов элементов питания не позволяет им выпадать из батарейного отсека при возможных ударах и вибрации, одновременно обеспечивая надежный электрический контакт.

Отличительные особенности:

• Элемент питания: 2 элемента питания типа AAA (UM4, R03, LR03, FR03, 286).
• Способ подключения: провода длиной 150 ±5 мм.
• Концы проводов зачищены и облужены на длину 5 ±1 мм.
• Сечение проводов: 0,13 мм² (UL1007, AWG26).
• Маркировка полярности контактов.
• Сопротивление изоляции: не менее 10 МОм (100 В DC).
• Материал корпуса: термопластик.
• Температурный диапазон: -40…+105 °C.

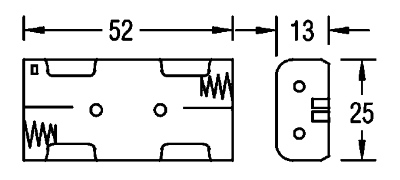

• Габаритные размеры: 53 х 25 х 13 мм.
