Компактные газонаполненные разрядники серии NS2R-xAB способны поглотить импульсы тока 5кА

15.12.2016
автор А П

Газовые разрядники серии NS2R-xAB, производства тайваньской компании Nenshi, представляют собой герметичную керамическую трубку с двумя электродами, заполненную инертным газом, обеспечивающим наилучшую скорость возникновения и гашения разрядов. Их импульсный ток разряда может достигать 5 кА (8/20 мкс), а переменный ток с частотой 50 Гц – 5 А. При этом в серию входят разрядники с номинальным напряжением пробоя от 75 В до 600 В. Конструктивно они выпускаются как с аксиальными проволочными выводами, так и без них.

Благодаря малой собственной емкости 1,5 пФ газовых разрядников NS2R-xAB и сопротивлению изоляции более 1 ГОм, существенно снижается их влияние на параметры электрических цепей в таких применениях, как телекоммуникационные интерфейсы, ВЧ-тракты и мощные источники питания. Являясь незаменимым элементом ограничения напряжения и защиты от электрических помех и разрядов, они позволяют поглощать мощные и длительные импульсы, с которыми не могут справиться другие ограничительные элементы - варисторы и TVS-диоды.

Отличительные особенности:

  • Статическое напряжение пробоя: 75 В, 90 В, 145 В, 230 В, 250 В, 350 В, 470В, 600 В.
  • Номинальный импульсный ток разряда: 5 кА (8/20 мкс).
  • Ток разряда для переменного напряжения: 5 А (50 Гц, 1 сек, 5 циклов).
  • Импульсный ток разряда: 100 А (10/1000 мкс, 300 циклов).
  • Сопротивление изоляции: более 1 ГОм.
  • Собственная емкость: не более 1,5 пФ.
  • Аксиальные проволочные выводы (только NS2R-xABL).
  • Габаритные размеры: Ø5,5x6 мм.

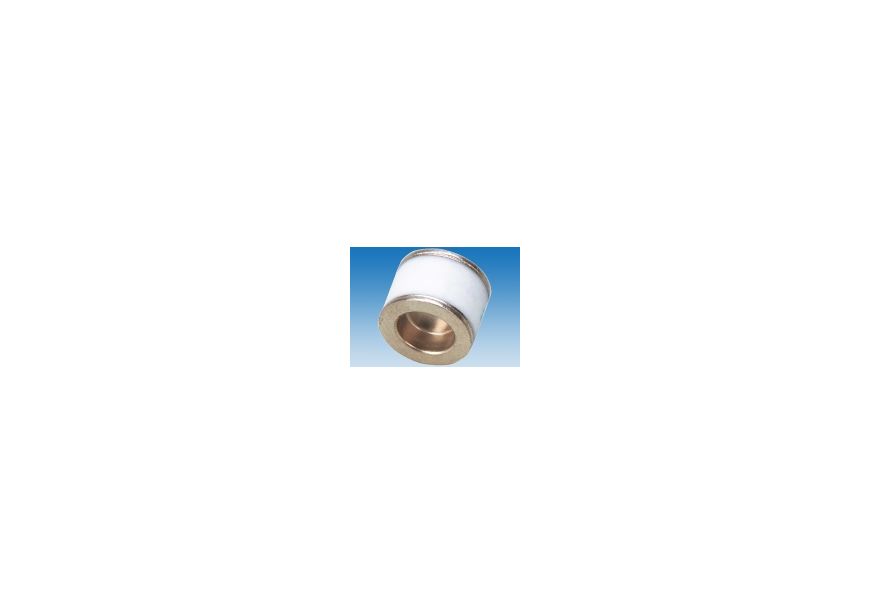

Газовые разрядники NS2R-xAB и NS2R-xABL

Области применения: защита оборудования связи, промышленного электронного оборудования, бытовой электронной аппаратуры.

Информация для заказа

NS2R

-

90

AB

L

1



2

3

4

  1. NS2R – семейство двухполюсных газовых разрядников
    2. 90 – статическое напряжение пробоя, В
    3. Параметры импульсного тока разряда:
       АB – 5 кА / 5 А
    4. Наличие выводов:
       L – проволочные выводы, 25 мм

Габаритные размеры безвыводного газового разрядника

Габариты разрядника NS2R-xAB

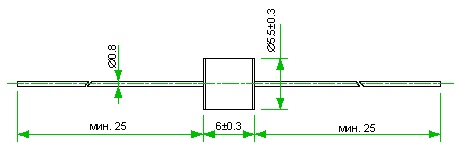

Габаритные размеры выводного газового разрядника

Габариты разрядника NS2R-xABL
