Кварцевый резонатор 25MHz в усеченном корпусе HC-49/S для промышленного применения

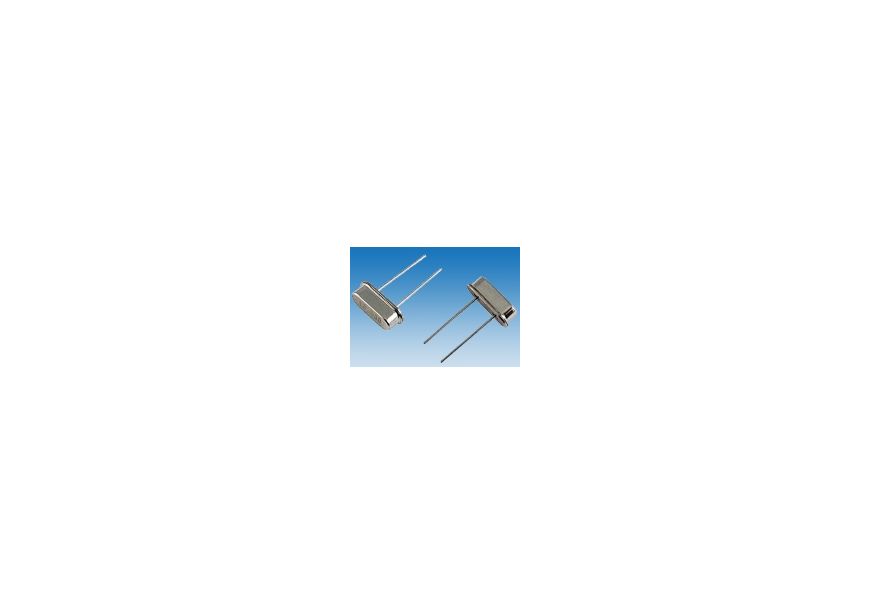

Резонатор FTX25.000M20S-30/30D, производства компании Fronter Electronics, представляет собой миниатюрный металлический корпус HC-49/S со штыревыми выводами, содержащий кварцевый кристалл с резонансной частотой 25,000 МГц. Стандартное отклонение частоты у резонатора равняется ±30 ppm в нормальных условиях, а долговременная нестабильность не превышает 30 ppm в промышленном диапазоне рабочих температур.

Усеченный металлический корпус HC-49/S кварцевого резонатора FTX25.000M20S-30/30D, обладая такими же посадочными размерами 11,05 х 4,65 мм, как и стандартный корпус HC-49/U, имеет уменьшенную высоту всего 3,5 мм вместо 13,5 мм, что позволяет применять его в малогабаритных модулях и портативных устройствах.

Отличительные особенности:

• Резонансная частота: 25,000 МГц
• Основной вид колебаний AT.
• Отклонение частоты: ±30 ppm при 25°C.
• Эквивалентное сопротивление: не более 40 Ом.
• Стабильность частоты: ± 30ppm (-40…+85 °C).
• Емкость нагрузки: 20 пФ.
• Мощность управления: 100 мкВт.
• Шунтирующая емкость: не более 7,0 пФ.
• Сопротивление изоляции: более 500 МОм при 100 В DC.
• Скорость старения: не более ±3 ppm в год (+25°C).
• Рабочий температурный диапазон: -40…+85 °C.
• Температура хранения: -40…+85 °C.
• Корпус: HC-49/S.
• Соответствует директиве RoHS.
