Модуль УСМ служит для согласования NPN или PNP выходов датчиков и нагрузки
12.12.2016
автор А П

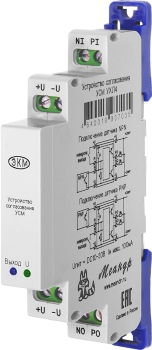

Устройство согласования УСМ, производства компании МЕАНДР, предназначено для согласования выходов датчиков с любым типом транзисторных выходов (NPN или PNP) при подключении их к нагрузке, с возможностью инвертирования выходного сигнала.
Модуль УСМ выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Для удобства монтажа клеммы питания дублируются. Крепление модуля осуществляется на монтажную DIN-рейку шириной 35 мм или на ровную поверхность. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. На лицевой панели располагаются индикаторы включения напряжения питания и срабатывания встроенного транзистора.
Отличительные особенности:
- Согласование логических выходов датчиков с любым типом транзисторных выходов для подключения к нагрузке.
- Возможность инвертирования выходного сигнала.
- Постоянное напряжение питания: 10…30 В.
- Корпус шириной 13 мм.
Технические характеристики УСМ
|
Параметр |
Ед.изм. |
Значение |
|
Напряжение питания |
В |
DC10...30 |
|
Максимальный ток нагрузки |
А |
2 |
|
Ток потребления под нагрузкой |
мА |
<50 |
|
Ток потребления без нагрузки |
мА |
<20 |
|
Тип выходов |
|
NPN, PNP |
|
Входное сопротивление |
Ом |
3000...5000 |
|
Время переключения |
мкс |
<5 |
|
Индикация питания Индикация срабатывания |
|
Зелёный Синий |
|
Защита от переполюсовки |
|
есть |
|
Защита от перегрузки |
|
нет |
|
Защита от короткого замыкания |
|
нет |
|
Диапазон рабочих температур |
°C |
-25...+55 |
|
Температура хранения |
°C |
-40...+70 |
|
Помехоустойчивость от пачек импульсов в соответствии с |
|
уровень 3 (2кВ/5кГц) |
|
Помехоустойчивость от перенапряжения в соответствии с |
|
уровень 3 (2кВ А1-А2) |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) |
|
УХЛ4 |
|
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 |
|
IP40/IP20 |
|
Степень загрязнения в соответствии с ГОСТ 9920-89 |
|
2 |
|
Относительная влажность воздуха |
% |
до 80 (при 25 °C) |
|
Высота над уровнем моря |
м |
до 2000 |
|
Рабочее положение в пространстве |
|
произвольное |
|
Режим работы |
|
круглосуточный |
|
Габаритные размеры |
мм |
13х93х62 |
|
Масса, не более |
кг |
0,05 |

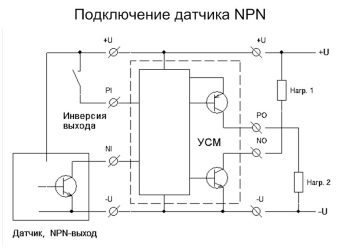

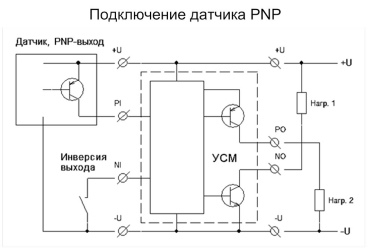

Схемы подключения датчиков к УСМ

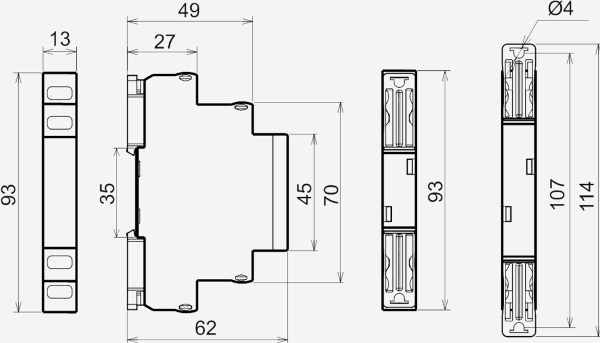

Габаритные размеры УСМ
