N-канальные транзисторы IRFS3207ZPBF в корпусе D2PAK выдерживают ток стока до 170А

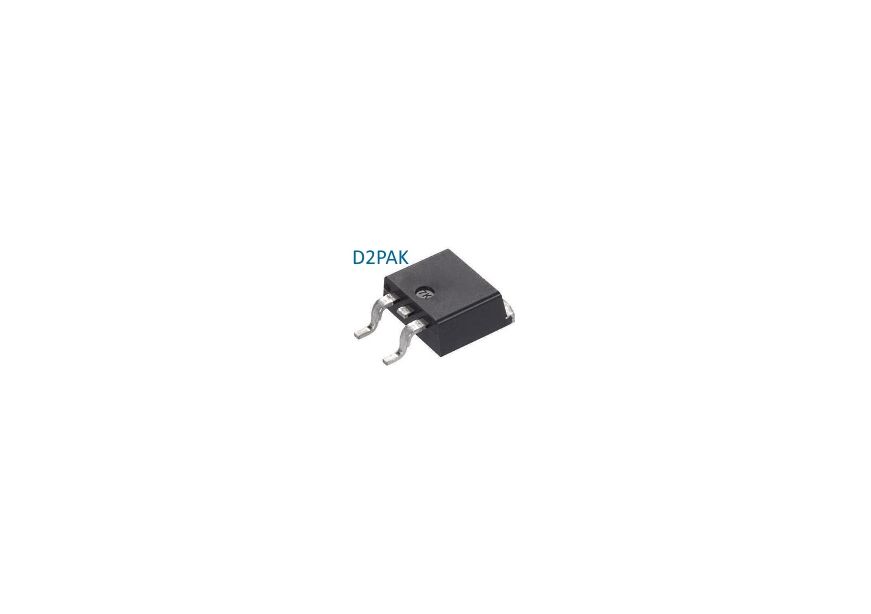

Транзисторы IRFS3207ZPBF, производства компании International Rectifier, представляют собой полупроводниковый N-канал, заключенный в компактный корпус D2PAK с мощностью рассеивания до 300 Вт. Не смотря на то, что допустимое напряжение сток-исток не превышает 75 В, максимальный ток сток-исток при температуре перехода 100 °C, ограниченный возможностями выводов транзистора, может достигать 120 А. Предельный же ток в нормальных условиях, ограниченный только возможностями кристалла транзистора, равняется 170 А.

Благодаря низкому сопротивлению канала в открытом состоянии около 3,3 мОм, полевые транзисторы IRFS3207ZPBF отлично подходят для применения в эффективных синхронных выпрямителях, бесперебойных источниках питания, мощных переключателях нагрузки, а также в высокочастотных цепях коммутации.

Отличительные особенности:

• Структура: N-канал;
• Предельно допустимый ток сток-исток: 170 А (при +25 °C);
• Максимальный ток сток-исток: 120 А (при +100 °C);
• Максимальное напряжение сток-исток Uси, 75 В;
• Максимальное напряжение затвор-исток: ±20 В;
• Пороговое напряжение на затворе: не более 4 В;
• Минимальное сопротивление канала в открытом состоянии: 3,2 мОм;
• Сопротивление канала в открытом состоянии: не более 4,1 мОм;
• Максимальная рассеиваемая мощность: 300 Вт;
• Заряд затвора: 170 нКл;
• Крутизна характеристики: 280;
• Температура перехода: -55…+175 °C;
• Корпус: D2PAK.
