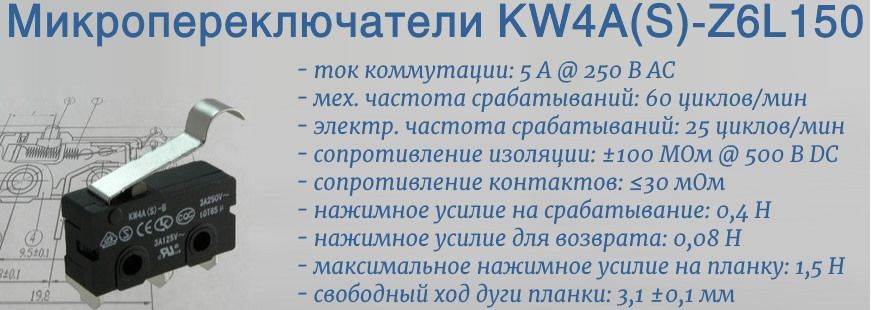

Надежные микропереключатели KW4A(S)-Z6L150 для монтажа в отверстия на печатную плату

Миниатюрные переключатели KW4A(S)-Z6L150, производства тайваньской компании Switchtech Enterprise, конструктивно имеют одну группу переключающих контактов типа SPDT и нажимную планку, один конец которой выгнут дугой с радиусом 3 мм. Их сформованные под угол выводы с левой ориентацией предусматривают монтаж микропереключателей в отверстия на печатной плате.

Из основных преимуществ подобных микропереключателей KW4A(S) нужно отметить малый контактный промежуток, высокую чувствительность к нажимному усилию и короткий рабочий ход планки. Корпус переключателей можно также зафиксировать на плате или на стенке корпуса прибора парой болтов (М2.3). Высокое качество изготовления микропереключателей обуславливает их длительный срок службы и достаточную надежность в работе.

• Ток коммутации: 5 А @ 250 В AC
• Механическая частота срабатываний: 60 циклов/мин
• Электрическая частота срабатываний: 25 циклов/мин
• Минимальное сопротивление изоляции: ±100 МОм @ 500 В DC
• Максимальное сопротивление контактов: ≤30 мОм
• Максимальное нажимное усилие на срабатывание: 0,4 Н
• Минимальное нажимное усилие для возврата в исходное положение: 0,08 Н
• Максимальное нажимное усилие на планку: 1,5 Н
• Свободный ход дуги планки: 3,1 ±0,1 мм
