Надежные проволочные индуктивности серии CM45 в герметичном и прочном корпусе 1812

12.09.2016

автор А П

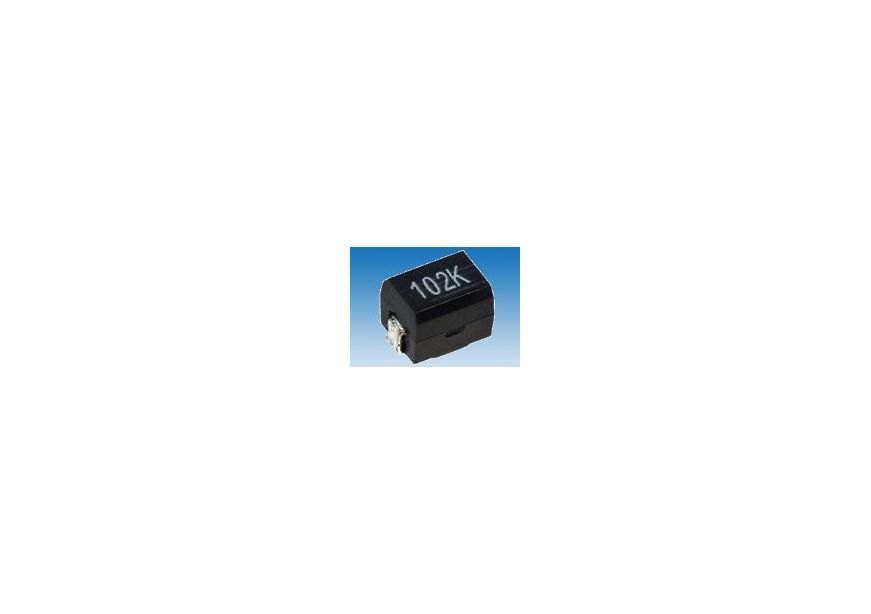

Дроссели серии CM45, производства компании Bourns, представляют собой проволочные индуктивности для поверхностного монтажа (SMD), конструктивно выполненные в миниатюрном и герметичном корпусе типоразмера 1812 с габаритными размерами 4,5х3,2х3,2 мм (ШхГхВ). Такой корпус обладает рядом неоспоримых достоинств – высокой устойчивостью к нагреву и влажности, механической стойкостью и ударопрочностью.

Номинальный рабочий ток дросселей с малой индуктивностью может достигать 800 мА при частоте собственного резонанса до 300 МГц. Диапазон возможных значений индуктивности простирается от 100 нГн до 1000 мкГн.

Широкий диапазон рабочих температур позволяет использовать ЧИП-индуктивности серии CM45 в жестких условиях эксплуатации.

Отличительные особенности: ЧИП-индуктивность CM45

Высокая устойчивость к нагреву и влажности;
Высокая механическая стойкость и ударопрочность;
Широкий диапазон индуктивностей: 0,1…1000 мкГн;
Устойчивость к нагреву при монтаже: +260 ˚C, 5 секунд;
Температура хранения: -40…+125 °C;
Рабочий температурный диапазон: -40…+125 °C;
Корпус: SMD 1812 (4,5х3,2х3,2 мм).

Наименование	L_НОМ, мкГн	Допуск, %	Код допуска	1/2 допуск	1/2 код допуска	Q	F_ТЕСТ, МГц	SRF, МГц	R_DC, Ом	I_DC, мА
CM453232-R10*L	0,10	±20	M	±10	K	35	25,2	300	0,18	800
CM453232-R12*L	0,12	±20	M	±10	K	35	25,2	280	0,2	770
CM453232-R15*L	0,15	±20	M	±10	K	35	25,2	250	0,22	730
CM453232-R18*L	0,18	±20	M	±10	K	35	25,2	220	0,24	700
CM453232-R22*L	0,22	±20	M	±10	K	40	25,2	200	0,25	665
CM453232-R27*L	0,27	±20	M	±10	K	40	25,2	180	0,26	635
CM453232-R33*L	0,33	±20	M	±10	K	40	25,2	165	0,28	605
CM453232-R39*L	0,39	±20	M	±10	K	40	25,2	150	0,30	575
CM453232-R47*L	0,47	±20	M	±10	K	40	25,2	145	0,32	545
CM453232-R56*L	0,56	±20	M	±10	K	40	25,2	140	0,36	520
CM453232-R68*L	0,68	±20	M	±10	K	40	25,2	135	0,40	500
CM453232-R82*L	0,82	±20	M	±10	K	40	25,2	130	0,45	475
CM453232-1R0*L	1,0	±10	K	±5	J	50	7,96	100	0,50	450
CM453232-1R2*L	1,2	±10	K	±5	J	50	7,96	80	0,55	430
CM453232-1R5*L	1,5	±10	K	±5	J	50	7,96	70	0,60	410
CM453232-1R8*L	1,8	±10	K	±5	J	50	7,96	60	0,65	390
CM453232-2R2*L	2,2	±10	K	±5	J	50	7,96	55	0,70	380
CM453232-2R7*L	2,7	±10	K	±5	J	50	7,96	50	0,75	370
CM453232-3R3*L	3,3	±10	K	±5	J	50	7,96	45	0,80	355
CM453232-3R9*L	3,9	±10	K	±5	J	50	7,96	40	0,90	330
CM453232-4R7*L	4,7	±10	K	±5	J	50	7,96	35	1,00	315
CM453232-5R6*L	5,6	±10	K	±5	J	50	7,96	33	1,10	300
CM453232-6R8*L	6,8	±10	K	±5	J	50	7,96	27	1,2	285
CM453232-8R2*L	8,2	±10	K	±5	J	50	7,96	25	1,4	270
CM453232-100*L	10	±10	K	±5	J	50	2,52	20	1,6	250
CM453232-120*L	12	±10	K	±5	J	50	2,52	18	2	225
CM453232-150*L	15	±10	K	±5	J	50	2,52	17	2,5	200
CM453232-180*L	18	±10	K	±5	J	50	2,52	15	2,8	190
CM453232-220*L	22	±10	K	±5	J	50	2,52	13	3,2	180
CM453232-270*L	27	±10	K	±5	J	50	2,52	12	3,6	170
CM453232-330*L	33	±10	K	±5	J	50	2,52	11	4	160
CM453232-390*L	39	±10	K	±5	J	50	2,52	10	4,5	150
CM453232-470*L	47	±10	K	±5	J	50	2,52	10	5	140
CM453232-560*L	56	±10	K	±5	J	50	2,52	9	5,5	135
CM453232-680*L	68	±10	K	±5	J	50	2,52	9	6	130
CM453232-820*L	82	±10	K	±5	J	50	2,52	8	7	120
CM453232-101*L	100	±10	K	±5	J	40	2,52	8	8	110
CM453232-121*L	120	±10	K	±5	J	40	0,796	6	8	110
CM453232-151*L	150	±10	K	±5	J	40	0,796	5	9	105
CM453232-181*L	180	±10	K	±5	J	40	0,796	5	9,5	102
CM453232-221*L	220	±10	K	±5	J	40	0,796	4	10	100
CM453232-271*L	270	±10	K	±5	J	40	0,796	4	12	92
CM453232-331*L	330	±10	K	±5	J	40	0,796	3,5	14	85
CM453232-391*L	390	±10	K	±5	J	40	0,796	3	18	80
CM453232-471*L	470	±10	K	±5	J	40	0,796	3	26	62
CM453232-561*L	560	±10	K	±5	J	30	0,796	3	30	50
CM453232-681*L	680	±10	K	±5	J	30	0,796	3	30	50
CM453232-821*L	820	±10	K	±5	J	30	0,796	2,5	35	30
CM453232-102*L	1000	±10	K	±5	J	30	0,252	2,5	40	30

Где * - это код допуска из стандартного ряда или уменьшенный в два раза. Например: CM453232-1R2KL имеет стандартный допуск, а CM453232-1R2JL имеет половинный допуск.

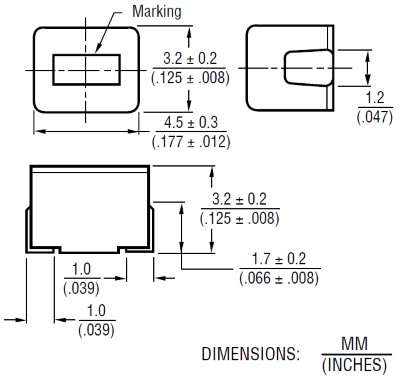

Габаритные размеры ЧИП-индуктивности CM45
