Настраиваемое термореле ТР-15 работает с выносным датчиком температуры DS18B20
01.02.2017
автор А П

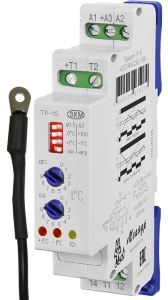

Температурное реле ТР-15, производства компании МЕАНДР, предназначено для контроля и поддержания заданного температурного режима по сигналам цифрового датчика температуры DS18B20, в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов и т. п., а также для использования в качестве комплектующего изделия в устройствах автоматики. Температурное реле поставляется в комплекте с датчиком ТД-2 либо без него.

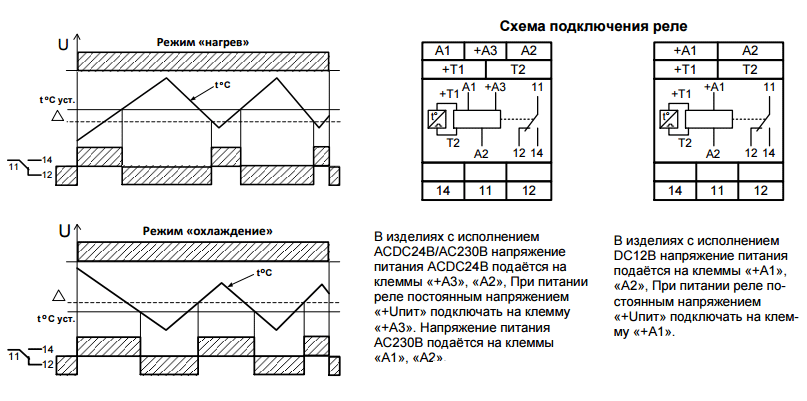

Термореле ТР-15 может работать в двух режимах, при котором исполнительное реле включено: «нагрев», если контролируемая температура ниже установленной, или «охлаждение», если контролируемая температура выше установленной. При использовании устройств мощностью более 3500 Вт рекомендуется применять промежуточные реле или контакторы, рассчитанные на соответствующую нагрузку.
Реле ТР-15 выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм или на ровную поверхность. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2.
Отличительные особенности:
- Прецизионная дискретная установка температуры: через 10 °С.
- Широкий диапазон контролируемых температур: -55...+125 °С.
- Возможность работы в режиме «нагрев» или «охлаждение».
- Выходной контакт: 1 переключающая группа 16А/250В.
- Контроль исправности датчика.
- Переключаемый гистерезис: 0,5 или 2 °С.
- Работает с цифровыми датчиками температуры DS18B20 Maxim Integrated.
Технические характеристики реле ТР-15
|
Параметр |
Ед.изм. |
ТР-15 |
|
|
Номинальное напряжение питания |
В |
ACDC24/AC230 |
DC12 |
|
Потребляемая мощность, не более |
ВА |
2 |
|
|
Диапазон контролируемых температур |
°С |
-55...+125 |
|
|
Погрешность измерения температуры: - от -10 до +850С - в остальном рабочем диапазоне |
°С |
±0,5 ± 2 |
|
|
Температурный гистерезис |
°С |
0,5 или 2 |
|
|
Время готовности, не более |
с |
2,5 |
|
|
Максимальное коммутируемое напряжение |
В |
400 (AC1/5A) |
|
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) |
А |
16 |
|
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) |
ВА/Вт |
4000/480 |
|
|
Максимальное напряжение между цепями питания и контактами реле |
В |
АС2000 (50Гц - 1мин) |
|
|
Механическая износостойкость, не менее |
циклов |
10х106 |
|
|
Электрическая износостойкость, не менее |
циклов |
100000 |
|
|
Количество и тип контактов |
|
1 переключающая группа |
|
|
Степень защиты реле по корпусу/по клеммам/датчика по ГОСТ 14254-96 |
|
IP40/IP20/IP68 |
|
|
Диапазон рабочих температур (по исполнениям) |
°С |
-25…+55 (УХЛ4) -40…+55 (УХЛ2) |
|
|
Температура хранения |
°С |
-40....+70 |
|
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
|
уровень 3 (2кВ/5кГц) |
|
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
|
уровень 3 (2кВ А1-А2) |
|
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
|
УХЛ4 или УХЛ2 |
|
|
Степень загрязнения в соответствии с |
|
2 |
|
|
Относительная влажность воздуха |
% |
до 80 (при 25°С) |
|
|
Рабочее положение в пространстве |
|
произвольное |
|
|
Режим работы |
|
круглосуточный |
|
|

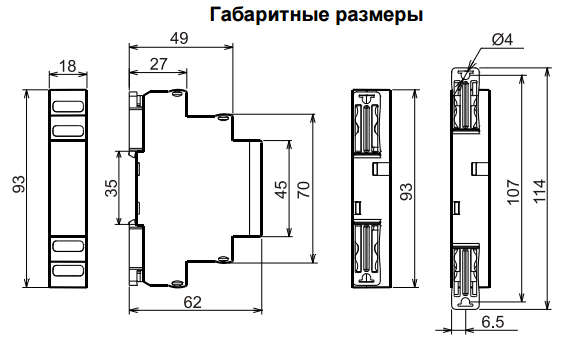

Габаритные размеры |
мм |
18х93х62 |
|
|
Масса |
кг |
0,075 |
|
* В комплект поставки входит датчик ТД-2. Стандартная длина провода температурного датчика ТД-2 (-55…+125 °С) 2 метра.
